L-Typ-Pagoden-Wasserrohrverbinder

Produkttypen

Als professioneller chinesischer Hersteller von L-Typ-Pagoden-Wasserrohranschlüssen bietet Shenchi zwei Hauptprodukttypen an:

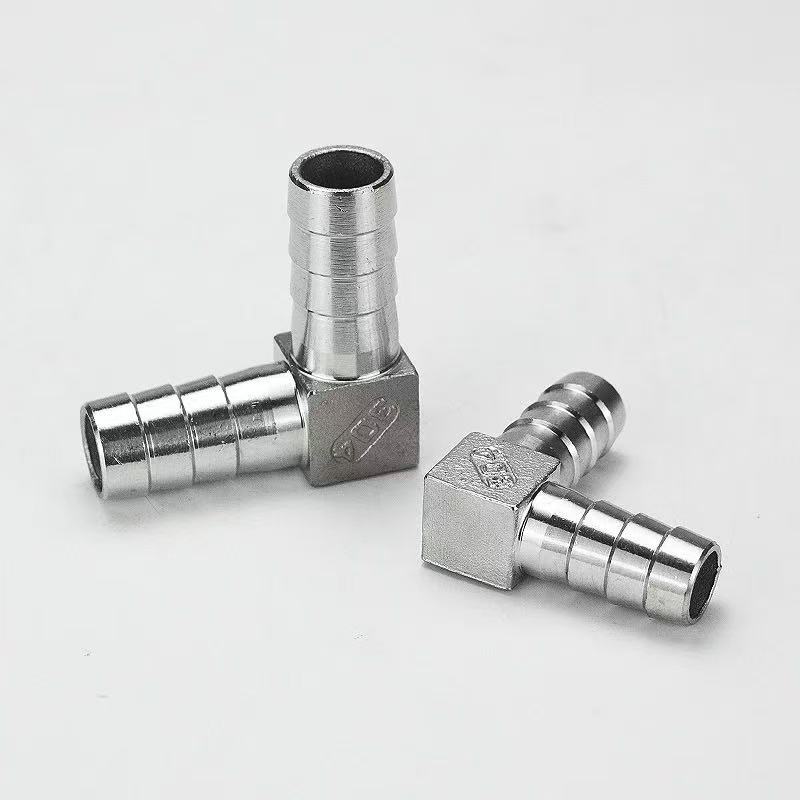

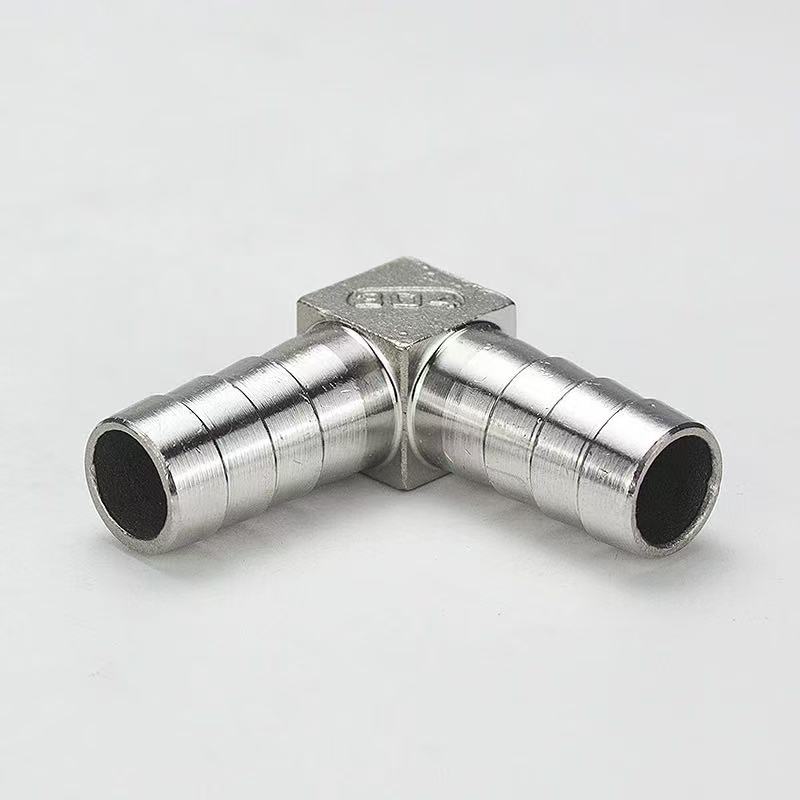

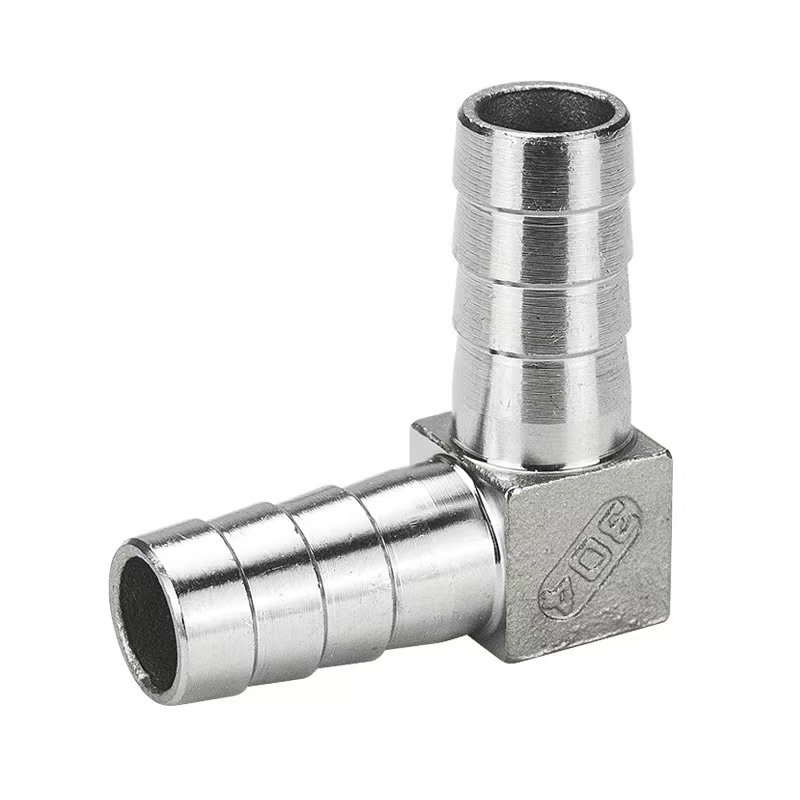

L-Typ-Pagoden-Wasserrohrverbinder: Beide Enden verfügen über eine Pagodenstruktur mit Widerhaken, die für die Herstellung einer 90-Grad-Richtungsverbindung zwischen zwei flexiblen Schläuchen konzipiert ist.

L-Typ-Pagodenanschluss mit Außengewinde: Ein Ende verfügt über eine Pagodenstruktur mit Widerhaken zum Anschluss an einen flexiblen Schlauch, während das andere Ende über Außengewinde (Außengewinde) verfügt, die für die Herstellung einer 90-Grad-Richtungsverbindung zwischen einem Schlauch und einem Gerät mit einem Innengewindeanschluss (Innengewinde) ausgelegt sind.

Beide Typen zeichnen sich durch ein um 90 Grad abgewinkeltes Design mit identischen Spezifikationen für die mit Widerhaken versehenen Pagodenenden aus. Sie sind in verschiedenen Materialien erhältlich: Edelstahl 304, Edelstahl 316L oder Messing. Der wesentliche Unterschied liegt in der Verbindungsart: Erstere ermöglicht eine direkte Schlauch-zu-Schlauch-Verbindung, während letztere eine Übergangsverbindung zwischen einem Schlauch und einem Gerät ermöglicht und dadurch flexible Auswahlmöglichkeiten für verschiedene Installationsszenarien bietet.

Was ist der Unterschied zwischen dem L-Typ-Pagoden-Wasserrohrverbinder und dem L-Typ-Pagodenverbinder mit Außengewinde?

Hauptunterschied: Der L-Typ-Pagoden-Wasserrohrverbinder von Shenchi verfügt über eine Schnittstelle mit zwei Widerhaken (beide Enden sind Pagodenköpfe mit Widerhaken, die für den direkten Anschluss an flexible Schläuche konzipiert sind). Der L-Typ-Pagodenverbinder mit Außengewinde verfügt an einem Ende über ein Außengewinde und am anderen Ende über eine Pagode mit Widerhaken. Er dient zum Anschluss eines flexiblen Schlauchs an ein starres Rohr oder Ventilgehäuse mit Innengewinde. Shenchi’Die leistungsstarken L-Typ-Pagoden-Wasserrohrverbinder sind aus Messing oder Edelstahl 304/316L geschmiedet; Ihre rechtwinklige 90-Grad-Struktur ist ideal für die Umleitung von Rohrleitungen. Das Dual-Widerhaken-Design sorgt für einen festen und sicheren Halt—insbesondere in Kombination mit Schlauchklemmen—um ein Ablösen und Auslaufen zu verhindern. Diese Armaturen bieten eine hervorragende Druck-, Korrosions- und Alterungsbeständigkeit. Die Variante aus Edelstahl 316L ist speziell für stark korrosive Umgebungen geeignet, beispielsweise in Umgebungen mit Meerwasser oder bei der chemischen Verarbeitung. Diese einfach zu installierenden Armaturen eignen sich ideal für Niederdruck-Schlauchverbindungen in Sanitär-, Pneumatik- und Industrieflüssigkeitsanwendungen und bieten außergewöhnliche Stabilität und Haltbarkeit.

Produktspezifikationen

Installationsanweisungen

Der nach nationalen Standards hergestellte L-Typ-Pagoden-Wasserrohrverbinder der Marke Shenchi ist einfach zu installieren. Die folgenden Schritte gewährleisten eine zuverlässige Verbindung:

Schritt 1: Schlauchschneiden

Verwenden Sie einen speziellen Schlauchschneider, um das Ende des Schlauchs gerade und flach abzuschneiden. Vermeiden Sie dabei schräge Schnitte oder Grate, um sicherzustellen, dass es perfekt an den Widerhaken der Pagode anliegt. Bei geflochtenen oder verstärkten Schläuchen empfiehlt sich die Verwendung eines Heißschneideverfahrens, um die Kanten abzudichten und ein Ausfransen zu verhindern.

Schritt 2: Pagoden-Endverbindung

Stecken Sie den Schlauch senkrecht auf das Pagodenende, bis die Schlauchoberfläche die Basis des Pagodenanschlusses berührt. Die Pagodenwiderhaken verfügen über ein abgestuftes Design, das nach dem Einführen des Schlauchs mehrere Dichtungsringe erzeugt. Sichern Sie die Verbindung bei Hochdruckanwendungen mit einer Edelstahl-Schlauchschelle oder einer Federklemme. Die Klemme sollte zwischen dem zweiten und dritten Pagodenwiderhaken positioniert werden.

Schritt 3: Endverbindung mit Gewinde

Wählen Sie anhand der Spezifikationen die geeignete Dichtungsmethode für das Gewindeende aus: G-Gewinde (parallele Rohrgewinde) erfordern zur Abdichtung eine Gummi- oder Kupferdichtung; Bei NPT- oder R-Gewinden (konische Rohrgewinde) müssen vor dem Festziehen drei bis fünf Windungen mit PTFE-Gewindedichtband umwickelt werden. Setzen Sie beim Anziehen den Schraubenschlüssel am Sechskantkörper der Armatur an, um zu verhindern, dass Drehmoment auf die Schlauchanschlussstelle übertragen wird.

Schritt 4: Druckprüfung

Führen Sie nach Abschluss der Installation einen statischen Drucktest mit dem 1,5-fachen des Arbeitsdrucks des Systems durch. Wenn nach 3-minütigem Aufrechterhalten dieses Drucks keine Undichtigkeiten festgestellt werden, ist die Baugruppe einsatzbereit. Das Installationsverfahren für den entsprechenden L-Typ-Pagodenverbinder mit Außengewinde dieser Serie ist identisch – er unterscheidet sich nur im Gewindetyp – und ermöglicht so eine flexible Auswahl basierend auf den spezifischen Schnittstellenanforderungen.

Anwendungsfelder

1. Wasseraufbereitungsausrüstung

Der Pagoden-Wasserrohrverbinder vom L-Typ ist für 90-Grad-Richtungsverbindungen zwischen PE- und PU-Rohren in Wasserreinigern, Wasserenthärtern und RO-Systemen (Umkehrosmose) konzipiert. Wenn es aus Edelstahl 316L gefertigt ist, erfüllt es die hygienischen Anforderungen in Lebensmittelqualität. Für Anwendungen, bei denen die Geräteschnittstelle über ein Innengewinde (Innengewinde) verfügt, ist ein ergänzender L-Typ-Pagodenverbinder mit Außengewinde aus derselben Serie erhältlich.

2. Pneumatische Automatisierungssysteme

Wird für die Verlegung von Pneumatikschläuchen in Luftkompressoren, Pneumatikventilverteilern und automatisierten Montagelinien verwendet. Seine L-förmige Struktur spart internen Geräteraum, während die Kompatibilität mit Schnellspannzangen eine schnelle Montage, Demontage und Wartung ermöglicht.

3. Sanitärartikel und Haushaltsgeräte

Verbindet Wasserzulaufschläuche für intelligente Toiletten, Geschirrspüler, Waschmaschinen und ähnliche Geräte. Der L-förmige Pagoden-Wasserrohrverbinder besteht aus Messing und bietet eine hervorragende Wärmeleitfähigkeit, sodass er für Warmwasserleitungen geeignet ist. Der L-Typ-Pagodenverbinder mit Außengewinde ist so konzipiert, dass er eine breitere Palette von Schnittstellenstandards unterstützt, die in importierten Geräten zu finden sind.

4. Industrielle Kühl- und Schmiersysteme

Wird in Kühlleitungen von Werkzeugmaschinen und hydraulischen Schmiersystemen eingesetzt. Die Edelstahlkonstruktion bietet eine hervorragende Korrosionsbeständigkeit und ermöglicht zuverlässige Leistung in anspruchsvollen Umgebungen mit Ölnebel, Schneidflüssigkeiten und ähnlich komplexen Betriebsbedingungen.
