90-Grad-Winkelverschraubung mit Innengewinde

Als professioneller Hersteller in China wurde die 90-Grad-Winkelverschraubung mit Innengewinde von Shenchi speziell entwickelt, um den Übergang zwischen starren Rohren mit Gewinde und flexiblen Schläuchen zu erleichtern und eine 90-Grad-Richtungsänderung in der Rohrleitungsanordnung zu ermöglichen.

Sein Ende mit Innengewinde kann sicher auf Wasserhähne, Armaturen mit Außengewinde oder Metallrohre geschraubt werden und sorgt so für eine auslaufsichere Abdichtung innerhalb des starren Rohrleitungssystems.

Das mit Widerhaken versehene Ende ist so konzipiert, dass es direkt in die Innenbohrung von Gummischläuchen, Geflechtschläuchen oder flexiblen PVC-Schläuchen eingeführt werden kann. Die gezackte Struktur der Oberfläche greift an der Innenwand des Schlauchs an und sorgt so für eine sichere, druckfeste und rutschfeste Abdichtung bei der Befestigung mit einer Schlauchschelle oder einer Schlauchschelle.



Durch dieses Design entfällt die Notwendigkeit, das Schlauchende einzufädeln oder komplexe Werkzeuge zu verwenden, wodurch die Installationseffizienz für verschiedene Geräteanschlüsse (z. B. Waschmaschinenhähne, Gartenschläuche und Schnittstellen für Industriegeräte) erheblich gesteigert wird. Dieses Produkt ist korrosionsbeständig und hält hohem Druck stand. Es ist in Wohn-, Gewerbe- und Industrieumgebungen für Wasserversorgungssysteme mit starren bis flexiblen Schläuchen weit verbreitet.

Produktspezifikationen

Produktname: 90-Grad-Winkelverschraubung mit Innengewinde	Spezifikationen: (1/8"–4") DN6–DN100
Nenndruck: PN16	Gehäusematerial: Messing, SUS304, SUS316L
Standards: ANSI, BS, DIN, ISO, JIS	Gewinde: NPT, BSP, BSPT, DIN usw.
Internes Metallmaterial: Messing, SUS304, SUS316L	Mittlere Temperatur: Hoch, Niedrig, Mittel, Umgebung
Betriebsart: Manuell	Dichtungen: EPDM
Anschlusstyp: Gewinde/Schlauchtülle	Geeignete Medien: Wasser, Luft, Gas, Öl, Flüssigkeiten usw.
Herkunftsort: China	Muster: Erstellen Sie kostenlos Muster

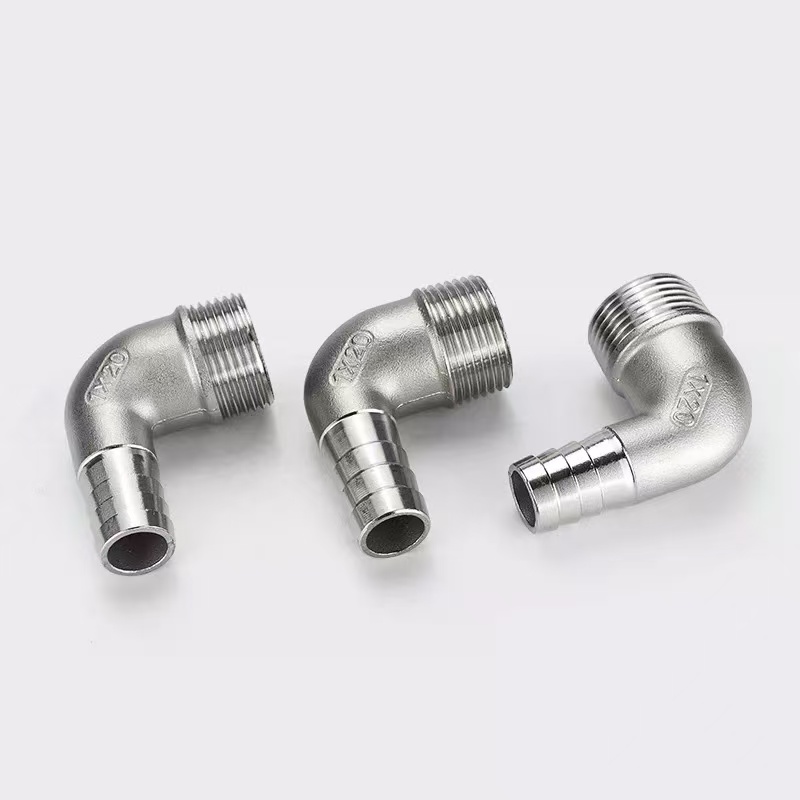

Die 90-Grad-Winkelverschraubung mit Innengewinde von Shenchi ist eine spezielle Komponente, die den Übergang zwischen starren und flexiblen Rohren professionell erleichtert. Es ist sowohl in Konfigurationen mit Innengewinde als auch mit Außengewinde erhältlich und erfüllt eine Vielzahl von Verbindungsanforderungen:

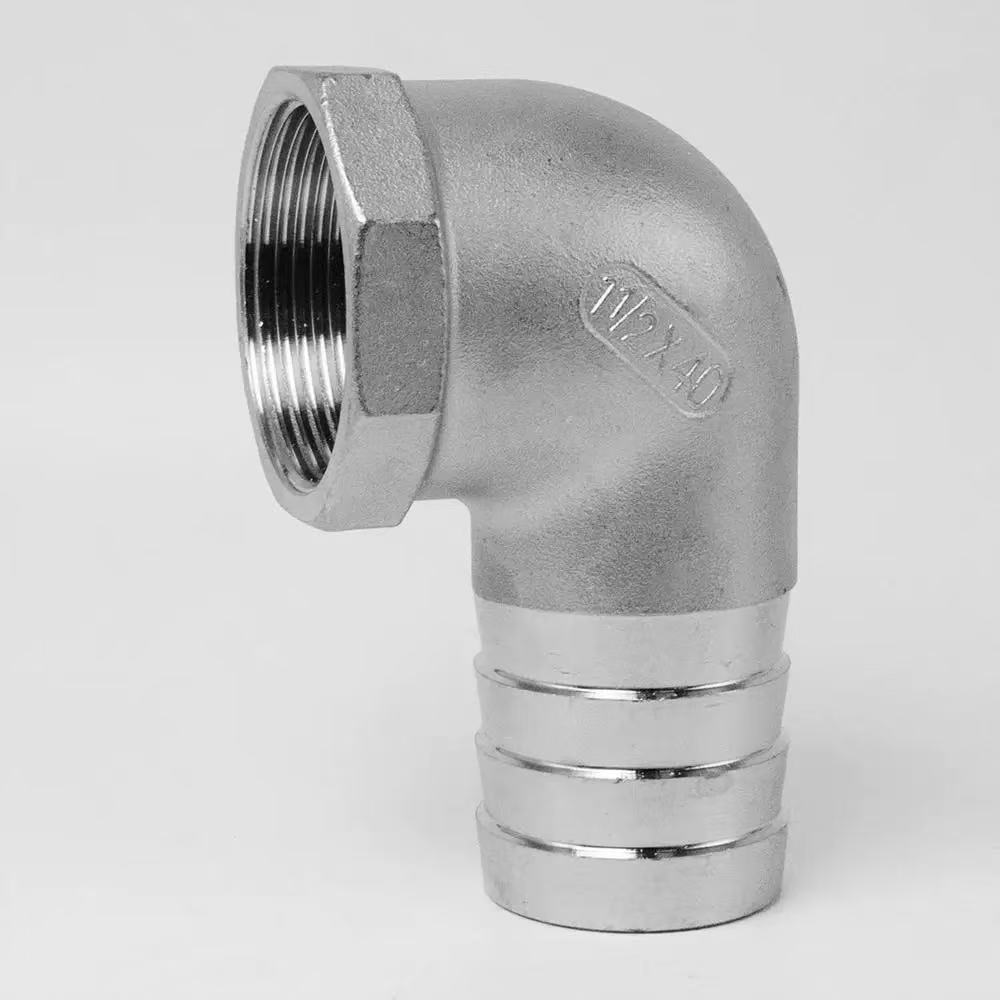

90-Grad-Innengewinde-Winkelverschraubung:Verfügt über ein Innengewinde an einem Ende und einen Schlauchanschluss mit Widerhaken am anderen Ende, konzipiert für den Anschluss an Komponenten mit Außengewinde.

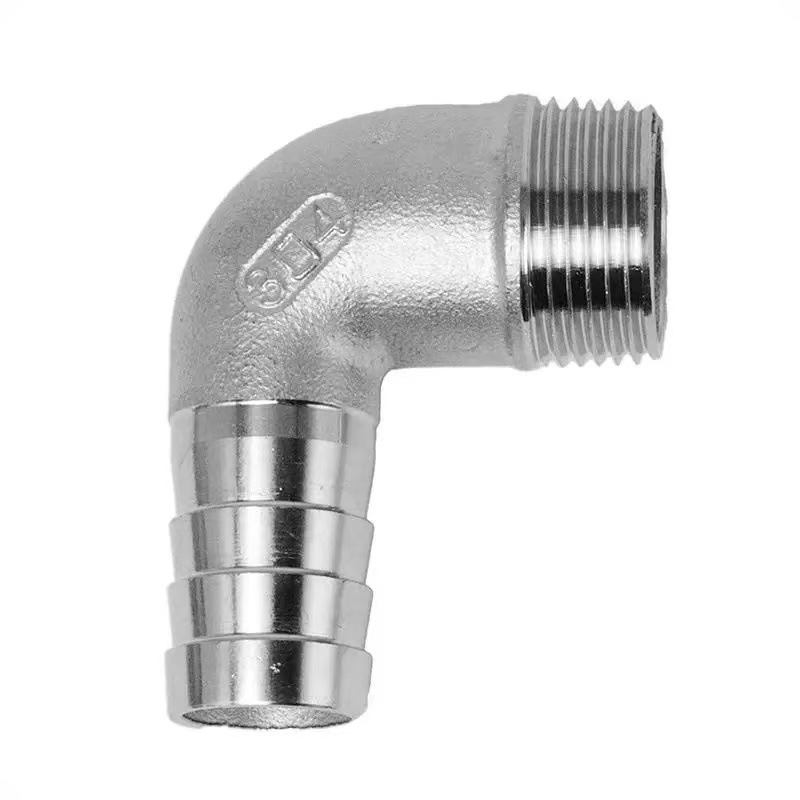

90-Grad-Winkelverschraubung mit Außengewinde:Verfügt über ein Außengewinde an einem Ende und einen Schlauchanschluss mit Widerhaken am anderen Ende, konzipiert für den Anschluss an Komponenten mit Innengewinde.



Als spezialisierter Exporteur von Winkelstücken mit 90-Grad-Gewinde erweitert Shenchi die exquisite Handwerkskunst, die in diesem Winkelstück mit Widerhaken zum Ausdruck kommt, auf seine gesamte Produktlinie. Wir bieten Anwendern weltweit eine Auswahl hochwertiger 90-Grad-Winkelbögen mit Gewinde – zusammen mit ergänzendem Zubehör – zu erschwinglichen Preisen.



Wichtige Leistungsvorteile

1. Asymmetrisches Design mit zwei Enden: Das Gewindeende entspricht internationalen Standards und gewährleistet eine dichte Abdichtung beim Anschluss an Metallrohrverschraubungen. Das mit Widerhaken versehene Ende verfügt über mehrere ringförmige Widerhaken, die einen sicheren Halt bieten, sobald es in einen flexiblen Schlauch eingeführt wird. Wenn es mit einer Schlauchschelle befestigt wird, bietet es einen außergewöhnlichen Widerstand gegen Auszugskräfte. Dieses Produkt wird nach denselben strengen Prozessstandards hergestellt, wodurch eine gleichbleibende Qualität in unserer gesamten Produktlinie gewährleistet ist.



2. Optimierung der Fluiddynamik: Der 90-Grad-Winkel verfügt über ein Strömungskanaldesign mit großem Radius, das den Strömungswiderstand minimiert und den Druckverlust reduziert, was zu einer höheren Effizienz der Flüssigkeitsübertragung führt.



3. Langlebige Konstruktion: Der Hauptkörper besteht aus hochwertigem Edelstahl mit einer korrosionsbeständigen Oberflächenbehandlung. Es bietet eine hervorragende Witterungsbeständigkeit und ist für den Einsatz mit Wasser, Öl und leicht korrosiven Medien geeignet.



4. Vielseitige Anwendung: Mit einem Betriebstemperaturbereich von -20 °C bis 110 °C und einem maximalen Nenndruck von 2,5 MPa hält die Armatur auch in Umgebungen mit abwechselnden Heiß- und Kaltzyklen eine zuverlässige Abdichtung aufrecht.



5. Einfache Installation: Das mit Widerhaken versehene Ende erfordert kein Einfädeln; Die Installation erfolgt einfach durch das Einführen des Schlauchs und das Anziehen der Schlauchklemme, wodurch erheblich Arbeits- und Zeitkosten eingespart werden.





Wartungsrichtlinien

1. Inspektion vor der Installation: Stellen Sie sicher, dass die Gewinde intakt sind, die Schlauchtüllenzähne unbeschädigt sind und der Innendurchmesser des Schlauchs mit der Größe des Schlauchtüllenanschlusses übereinstimmt.



2. Richtige Installation: Umwickeln Sie das Gewinde des Gewindeendes mit Dichtungsband, bevor Sie das Fitting festschrauben. Für das mit Widerhaken versehene Ende schieben Sie den Schlauch ganz nach unten bis zur Basis des Widerhakens und befestigen Sie ihn fest mit einer Edelstahl-Schlauchklemme, die über den Widerhakenzähnen positioniert ist. Der Installationsvorgang ist sowohl für den 90-Grad-Winkel mit Außengewinde als auch für den 90-Grad-Winkel mit Innengewinde identisch, wodurch ein einfacher und konsistenter Prozess gewährleistet wird.



3. Regelmäßige Inspektion: Führen Sie alle sechs Monate Inspektionen durch, um die Verbindungspunkte auf Lecks zu prüfen, sicherzustellen, dass die Schlauchklemmen fest sitzen, und prüfen Sie, ob an den Gewindeenden Anzeichen von Korrosion vorhanden sind.



4. Fehlerbehebung: Prüfen Sie im Falle einer Undichtigkeit zunächst den festen Sitz der Schlauchschelle. Wenn die Undichtigkeit von der Gewindeverbindung herrührt, umwickeln Sie die Gewinde erneut mit Dichtband oder tauschen Sie die Armatur aus.



Anpassungsunterstützung

Shenchi bietet umfassende ODM/OEM-Anpassungsdienste. Sowohl für unsere 90-Grad-Winkelverschraubungen mit Innengewinde als auch für unsere 90-Grad-Winkelverschraubungen mit Außengewinde können wir Spezifikationen, Materialien und Oberflächenbeschaffenheiten an Ihre spezifischen Anforderungen anpassen. Wir bieten eine Komplettlösung aus einer Hand – vom ersten Entwurf bis zur Massenproduktion – um den vielfältigen Anforderungen unserer globalen Kundschaft gerecht zu werden.
