Ein Leitfaden für Rohrverbindungsstücke

In dem riesigen Rohrleitungsnetz, das unsere moderne Welt mit Wasser, Gas und Steuerungssystemen versorgt, liegt die Aufmerksamkeit oft auf den Rohren selbst oder den Ventilen, die den Durchfluss steuern. Doch die wahren Ermöglicher komplexer, funktionaler und zuverlässiger Systeme sind die BescheidenenRohrverbindungsstücke. Diese wichtigen Komponenten sind die Anschlüsse, Leiter und Adapter, die gerade Rohrabschnitte in zweckmäßige Schaltkreise umwandeln. Das Verständnis ihrer Typen, Funktionen und Auswahlkriterien ist für jedes erfolgreiche Projekt zur Flüssigkeits- oder Gashandhabung von grundlegender Bedeutung.

Die Kernfunktionen: Mehr als nur verbinden

Fittings erfüllen mehrere wichtige Zwecke, die über die einfache Verbindung hinausgehen:

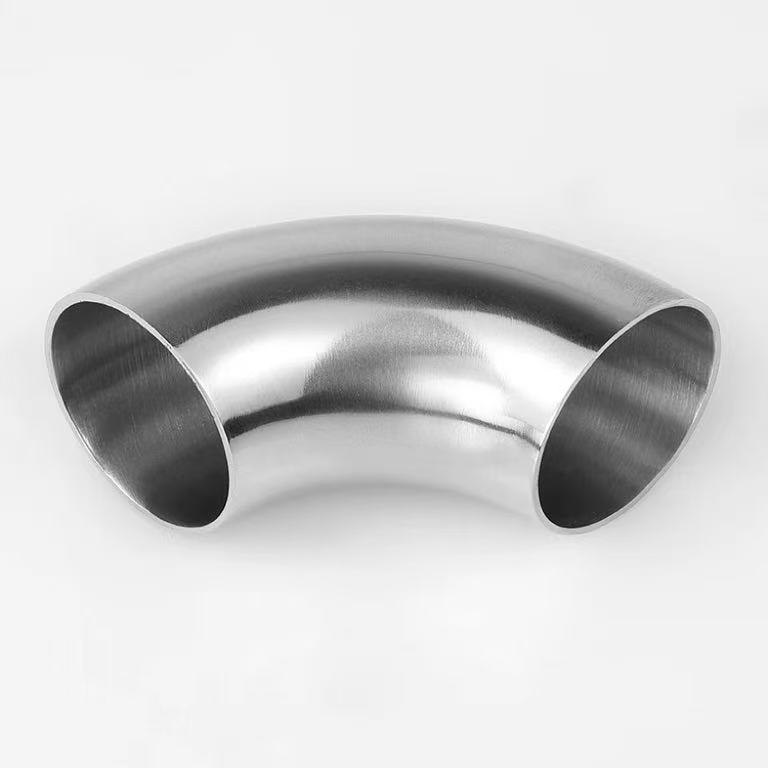

*  Richtungsänderung: Bögen (normalerweise 45° oder 90°) leiten Rohrleitungen um Hindernisse herum oder entlang struktureller Konturen um.

*  Flussteilung oder -kombination: T-Stücke und Kreuze teilen einen einzelnen Fluss in mehrere Zweige auf oder kombinieren mehrere Zuflüsse zu einem.

*  Größenanpassung: Reduzierstücke und Buchsen verbinden Rohre mit unterschiedlichen Durchmessern nahtlos.

*  Leitungsverlängerung: Kupplungen verbinden zwei Rohre gleicher Größe in einer geraden Strecke.

*  Port-Erstellung: Nippel und Sattel bieten Zugangspunkte für Hähne, Messgeräte oder Hilfsleitungen.

*   Abschluss: Kappen und Stopfen dichten das Ende eines Rohrs dauerhaft oder vorübergehend ab.

Schlüsselattribute: Material, Verbindung und Design

Die Wahl der passenden Scharniere basiert auf drei Hauptmerkmalen:

1. Material: Das Fitting muss sowohl mit dem Rohrmaterial als auch mit dem Medium (Flüssigkeit/Gas), das es transportieren soll, kompatibel sein.

   *  Kupfer und Messing: Hervorragend geeignet für Trinkwasser, Heizung und einige Gasanwendungen. Beständig gegen Korrosion und lässt sich einfach durch Löten oder Einpressen installieren.

   *   Kohlenstoffstahl und Edelstahl: Der Standard für Industrie-, Hochdruck- und Hochtemperaturanwendungen (Dampf, Öl, Chemikalien). Bietet überlegene Stärke. Edelstahl bietet eine verbesserte Korrosionsbeständigkeit.

   *  PVC, CPVC und PEX: Dominant in modernen Sanitär-, Bewässerungs- und Niederdruck-Chemieleitungen. Leicht, korrosionsbeständig und häufig mit Lösungsmittelschweißverbindungen (PVC) oder Press-/Crimpverbindungen (PEX) ausgestattet.

   *   Temperguss: Bekannt für seine Zähigkeit in Gewindekonfigurationen, häufig verwendet in Hochleistungs-Gas- und Hydraulikleitungen.

2.  Verbindungsmethode: Dies definiert, wie das Fitting mit dem Rohr verbunden ist.

   *  Mit Gewinde (Geschraubt): Die klassische, vielseitige Methode mit konischen (NPT) Gewinden. Ideal für wartungsintensive Systeme, Feldmodifikationen und stabile Verbindungen, bei denen möglicherweise eine Demontage erforderlich ist. Erfordert Dichtmittel für eine dichte Verbindung.

   *  Gelötet/gelötet (Muffenschweißung): Hauptsächlich für Kupfer und Stahl. Erzeugt eine dauerhafte, glatte und sehr zuverlässige Verbindung durch Einschmelzen eines Füllmetalls in den Spalt zwischen Fitting-Muffe und Rohr. Unverzichtbar für hochintegrierte Rohrleitungen und kritische Prozessleitungen.

   *  Press-Fit: Eine moderne Methode, bei der Spezialwerkzeuge verwendet werden, um ein Fitting mit einem inneren O-Ring auf ein Rohr zu pressen. Bietet eine schnelle, saubere und äußerst zuverlässige Verbindung ohne Hitze oder Gewinde. Schnelle Akzeptanz in gewerblichen Sanitär- und Wassersystemen.

   *  Push-to-Connect: Die einfachste Installationsmethode für temporäre oder zugängliche Leitungen (z. B. Druckluft, Instrumentierung). Ein Spannzangen- und O-Ring-Mechanismus ermöglicht ein werkzeugloses Anschließen und Lösen.

   *  Lösungsmittelschweißen: Wird für Kunststoffsysteme (PVC/CPVC) verwendet. Ein chemisches Lösungsmittel schmilzt und verschmilzt das Rohr und das Fitting zu einem einzigen, monolithischen Stück.

3.  Druckbewertung und Standards:Rohrverbindungsstückewerden nach bestimmten Druckklassen hergestellt (z. B. Schedule 40, 80, Klasse 150, 300) und müssen den Industriestandards (ASTM, ASME, EN) entsprechen. Aus Sicherheitsgründen ist die Auswahl einer Armatur mit einer Druckstufe, die dem maximalen Betriebsdruck des Systems entspricht oder diesen überschreitet, unerlässlich.

Auswahlhilfe: Passend zur Aufgabe

Ein logischer Auswahlprozess stellt die Systemintegrität sicher:

1. Definieren Sie den Service: Welche Flüssigkeit oder welches Gas? Bei welcher Temperatur und welchem ​​Druck? Ist es ätzend? (z. B. heißes Trinkwasser, 80 °C, 6 bar).

2.  Wählen Sie das Rohrmaterial: Basierend auf den Servicebedingungen und dem Budget (z. B. Kupfer).

3.  Wählen Sie die Verbindungsmethode aus: Bringen Sie Leistung, Installationsfähigkeiten und zukünftige Zugriffsanforderungen in Einklang (z. B. Pressfit für Geschwindigkeit und Zuverlässigkeit).

4. Geben Sie den Anschlusstyp und die Größe an: Bestimmen Sie die erforderliche Funktion (z. B. 90°-Bogen, 22 mm x 22 mm).

5.  Kompatibilität überprüfen: Stellen Sie sicher, dass das Anschlussmaterial, die Dichtungsmethode und die Druckstufe vollständig mit den gewählten Rohr- und Systemparametern kompatibel sind.

Fazit: Die Grundlage der Systemintegrität

Rohrverbindungsstücke sind das entscheidende Interpunktion in der Sprache der Rohrleitungssysteme. Ihre richtige Auswahl und Installation bilden die Grundlage für die Langlebigkeit, Sicherheit und Effizienz einer Anlage. Obwohl sie möglicherweise außerhalb der Sichtweite arbeiten, ist die Festlegung hochwertiger, geeigneter Armaturen eine der wirkungsvollsten Entscheidungen, die ein Ingenieur, Auftragnehmer oder Installateur treffen kann. Im komplizierten Tanz der Fluiddynamik sind diese Komponenten die stillen, standhaften Partner, die dafür sorgen, dass alles wie geplant abläuft.
