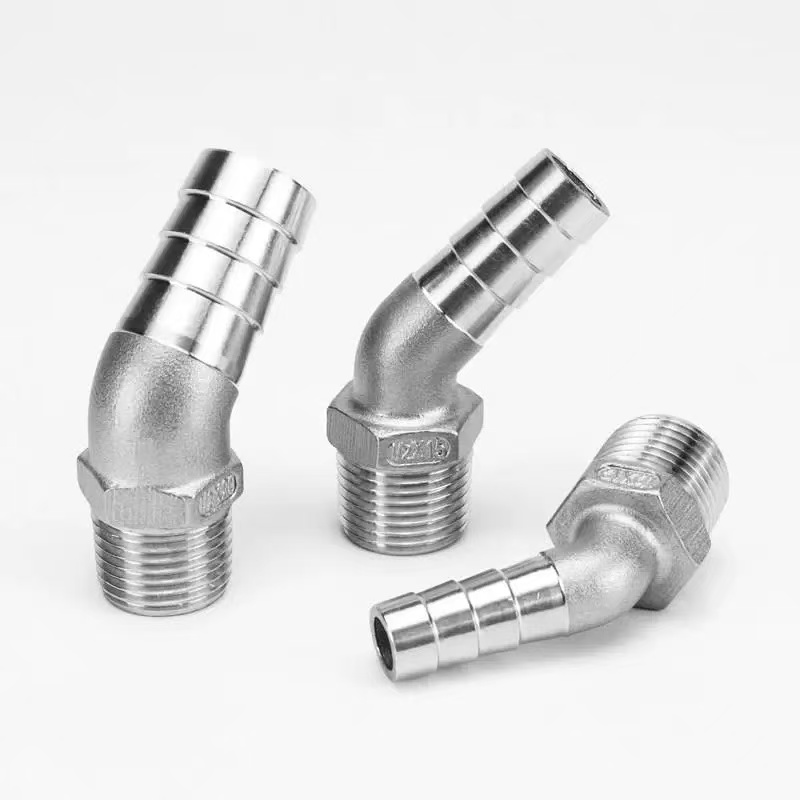

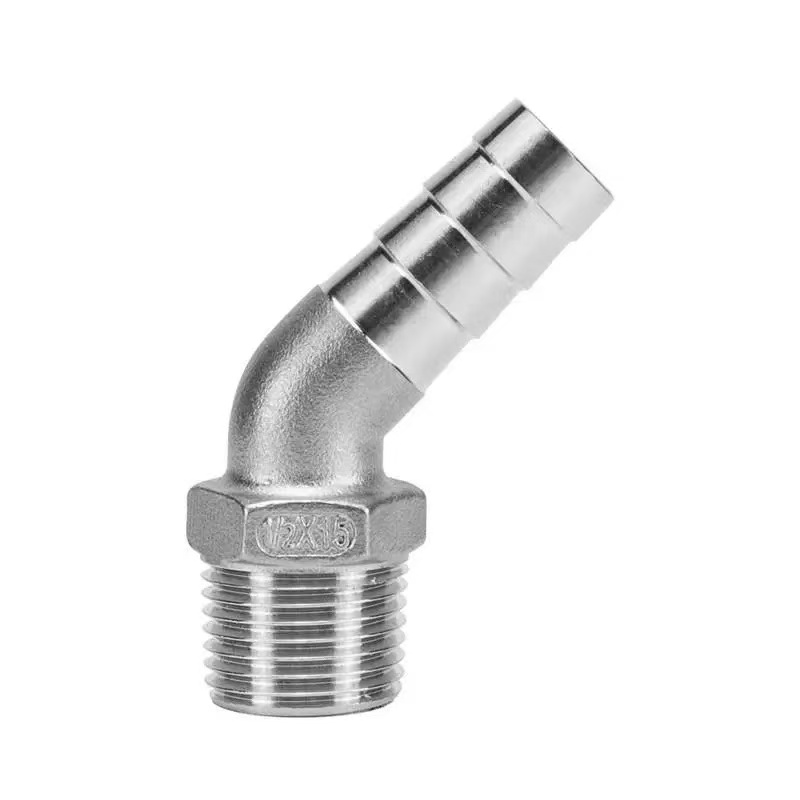

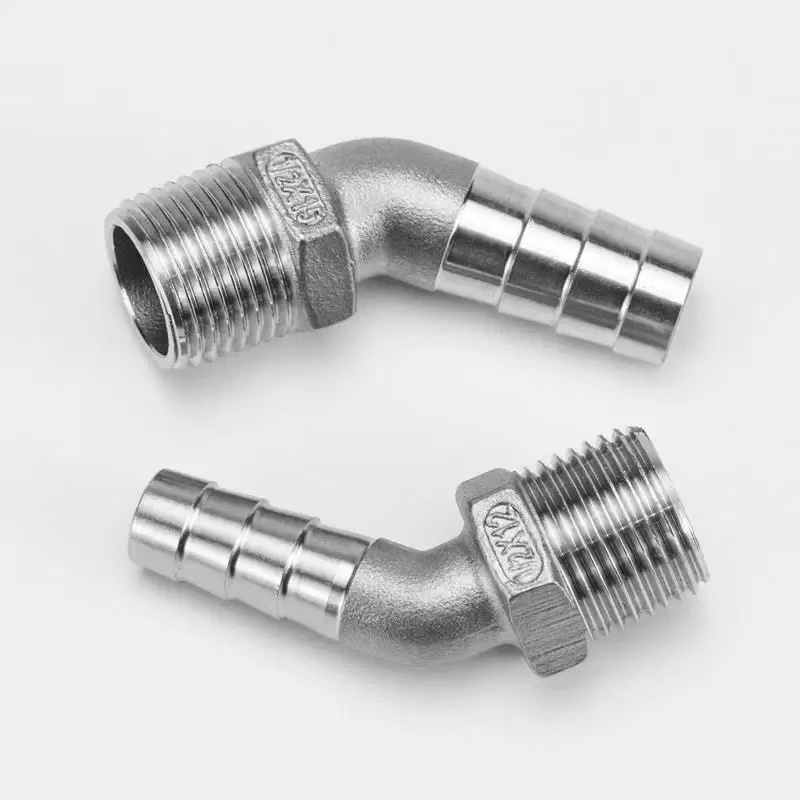

45-Grad-Winkelverschraubung mit Sechskant-Außengewinde

Die 45-Grad-Winkelverschraubung mit sechseckigem Außengewinde von Shenchi Factory wurde speziell für Anwendungen entwickelt, die einen sanften Richtungswechsel im 45-Grad-Winkel beim Übergang von starren Rohrleitungen zu flexiblen Schläuchen erfordern. Sein Außengewindeende wird fest in eine entsprechende Innengewindeverschraubung eingeschraubt und sorgt so für eine auslaufsichere Abdichtung innerhalb des Metallrohrsystems. Das mit Widerhaken versehene Schlauchende verfügt nach dem Einführen in einen flexiblen Schlauch über eine Reihe umgekehrt abgewinkelter Widerhaken, um die Innenwand des Schlauchs festzuhalten. Durch die Befestigung mit einer Schlauchschelle entsteht eine robuste und rutschfeste Verbindung. Das 45-Grad-Winkeldesign reduziert den Flüssigkeitsströmungswiderstand im Vergleich zu standardmäßigen 90-Grad-Winkelstücken und eignet sich daher ideal für Rohrleitungssysteme, bei denen die Minimierung des Druckverlusts eine entscheidende Anforderung ist. Darüber hinaus erleichtert der sechseckige Körper in der Mitte der Armatur den einfachen Zugang zum Werkzeug und ermöglicht eine schnelle, effiziente Installation.

Produktspezifikationen

Gewinde-/Widerhakenverbindung

Die 45-Grad-Winkelverschraubung mit sechseckigem Außengewinde von Shenchi verfügt über ein Dual-Interface-Design, das einen zuverlässigen Übergang zwischen starren Rohren und flexiblen Schläuchen ermöglicht:

Außengewindeende: Die präzisionsgefertigten Außengewinde entsprechen strikt den internationalen Standards (BSPT/NPT-Optionen verfügbar). Sie zeichnen sich durch eine außergewöhnliche Gewindegleichmäßigkeit aus und bilden beim Anziehen gegen Innengewindeanschlüsse, Ventile oder Geräte eine Metall-auf-Metall-Dichtung und gewährleisten so eine zuverlässige Abdichtung ohne übermäßiges Drehmoment. Die Gewindeoberflächen sind glatt und gratfrei und verhindern so eine Beschädigung der Gegengewinde beim Einbau.

Widerhakenende: Dieses Ende verfügt über eine mehrringige Widerhakenstruktur mit optimierten Zahnwinkeln und -tiefen. Sobald ein flexibler Schlauch eingeführt wird, verankern sich die Widerhaken in der Innenwand des Schlauchs und sorgen so für einen mechanischen Mehrpunktgriff. Bei Befestigung mit einer Schlauchschelle aus Edelstahl erreicht die Baugruppe eine Auszugsfestigkeit von über 50 kg. Das Widerhakenende ist in einer umfassenden Auswahl an Größen erhältlich und mit verschiedenen flexiblen Schläuchen mit einem Innendurchmesser von 3 mm bis 25 mm kompatibel.

Druckstufe

Die 45-Grad-Winkelverschraubung mit sechseckigem Außengewinde von Shenchi bietet definierte Druckstufen, um den Anforderungen verschiedener Betriebsbedingungen gerecht zu werden:

Standarddruck: 1,6 MPa – geeignet für die überwiegende Mehrheit der Wohn-, Gewerbe- und Leichtindustrieanwendungen, wie z. B. Wasserversorgungssysteme, landwirtschaftliche Bewässerung und allgemeine industrielle Kühlwassersysteme.

Hochdruckoption: Die Edelstahlserie 316L ist für einen Druck von bis zu 2,5 MPa ausgelegt – geeignet für Anwendungen mit höheren Druckanforderungen, wie z. B. Hydrauliksysteme und Hochdruckreinigungsgeräte.

Prüfsicherheit: Jede Charge dieser in China hergestellten 45-Grad-Sechskant-Winkelverschraubungen mit Außengewinde wird im Werk strengen Druckprüfungen unterzogen. Der Prüfdruck ist auf das 1,5-fache des Arbeitsdrucks eingestellt und gewährleistet so einen langfristigen, stabilen und leckagefreien Betrieb beim Nenndruck.

Temperatur-Druck-Kurve: Im Betriebstemperaturbereich von -20 °C bis 120 °C bleibt der Nenndruck konstant; Außerhalb dieses Temperaturbereichs muss der zulässige Arbeitsdruck gemäß den Standardrichtlinien herabgesetzt werden.

Interoperabilität und Kompatibilität

Die 45-Grad-Winkelverschraubung mit sechseckigem Außengewinde von Shenchi wurde unter vollständiger Berücksichtigung der Interoperabilitäts- und Kompatibilitätsanforderungen des globalen Marktes entwickelt:

Kompatibilität mit Gewindestandards: Erhältlich in verschiedenen Gewindestandards – einschließlich BSPT (British Standard Pipe Taper) und NPT (American National Pipe Taper) – um die Kompatibilität mit Rohrleitungssystemen in verschiedenen Regionen sicherzustellen. Kunden können die passenden Gewindespezifikationen basierend auf ihren Zielmärkten auswählen.

Größenbereich der Schlauchtüllen: Das Schlauchtüllenende verfügt über eine umfassende Auswahl an Außendurchmesserspezifikationen, die Größen von 1/4 Zoll bis 1 Zoll (ca. 6 mm–25 mm) abdecken. Dies gewährleistet die Kompatibilität mit den meisten derzeit auf dem Markt erhältlichen flexiblen Schlauchtypen, einschließlich PVC-, Gummi-, Geflecht- und PU-Schläuchen.

Materialkompatibilität: Wird in zwei Edelstahlqualitäten – 304 und 316L – angeboten, um den unterschiedlichen Anforderungen an die Medienkompatibilität gerecht zu werden. Güteklasse 304 ist für Wasser und leicht korrosive Medien geeignet, während Güteklasse 316L ideal für den Einsatz mit Ölen, Erdgas und stark korrosiven Umgebungen ist.

Markenübergreifende Interoperabilität: Die leistungsstarken 45-Grad-Winkelverschraubungen mit Sechskant-Außengewinde von Shenchi werden unter strikter Einhaltung internationaler Standards hergestellt und sind vollständig mit Anschlüssen großer inländischer und internationaler Marken austauschbar, sodass keine Bedenken hinsichtlich Kompatibilitätsproblemen bestehen.

Warum uns wählen?

1. Preise direkt ab Werk

Als Primärlieferant eliminiert Shenchi Zwischenhändler und bietet seinen Kunden vergünstigte Preise für unsere 45-Grad-Sechskant-Winkelverschraubungen mit Außengewinde. Dadurch wird ein überlegener Wert gewährleistet – bessere Preise bei gleicher Qualität oder höhere Qualität bei gleichem Budget.

2. Strenge Qualitätskontrolle

Von dem Moment an, in dem die Rohstoffe unser Werk erreichen, bis zum Verlassen der fertigen Produkte wird jedes in China hergestellte 45-Grad-Winkelstück mit Sechskant-Außengewinde einem mehrstufigen Inspektionsprozess unterzogen. Wir führen strenge Kontrollen durch – einschließlich spektroskopischer Materialanalysen, Gut/Schlecht-Gewindemessungen und Druckprüfungen –, um absolute Produktkonsistenz zu gewährleisten.

3. Robuste Anpassungsmöglichkeiten

Shenchi unterstützt sowohl ODM- als auch OEM-Anpassungen und ermöglicht es uns, Spezifikationen, Abmessungen, Gewindestandards, Materialqualitäten und Oberflächenveredelungen an die spezifischen Kundenanforderungen anzupassen. Wir bieten einen umfassenden Service aus einer Hand – vom ersten Design und der Formenentwicklung bis hin zur Massenproduktion und endgültigen Lieferung.
