Schottverschraubung mit Widerhaken

Shenchi stellt hochwertige Schottverschraubungen mit Widerhaken vor, die speziell für die Führung von Schläuchen durch Gerätetafeln entwickelt wurden und gleichzeitig eine zuverlässige Abdichtung bieten. Diese aus Messing, SUS304 und SUS316L-Edelstahl gefertigten Armaturen bieten eine hohe Korrosionsbeständigkeit und eignen sich für eine Vielzahl von Arbeitsbedingungen.

Produktstruktur

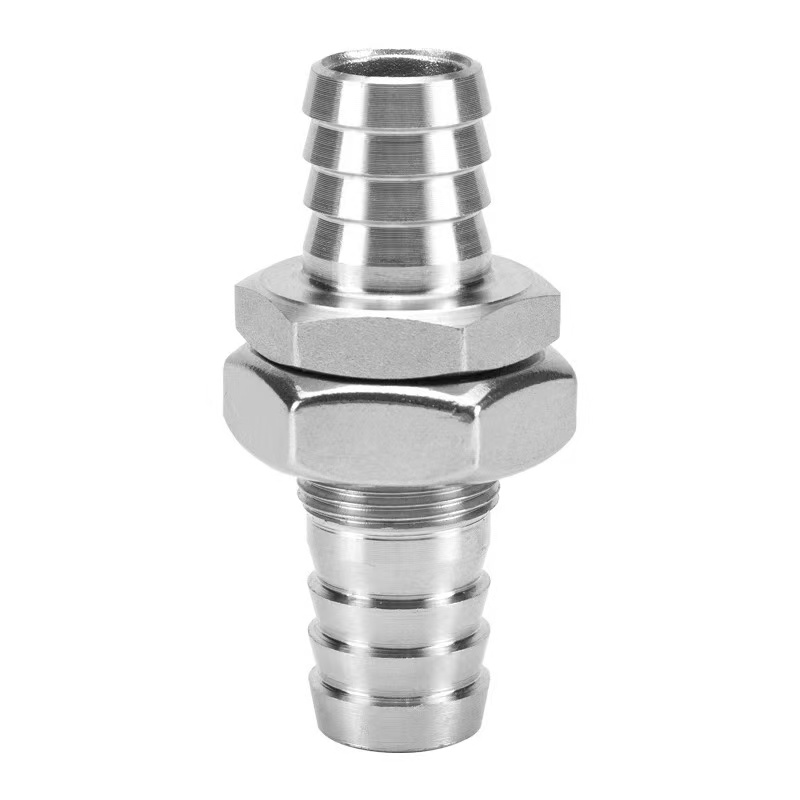

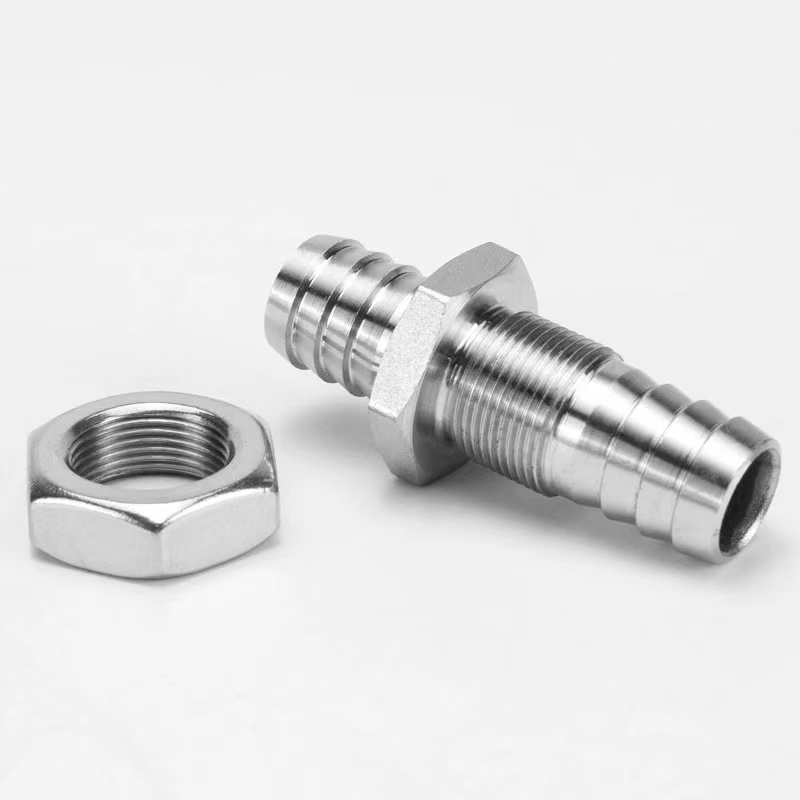

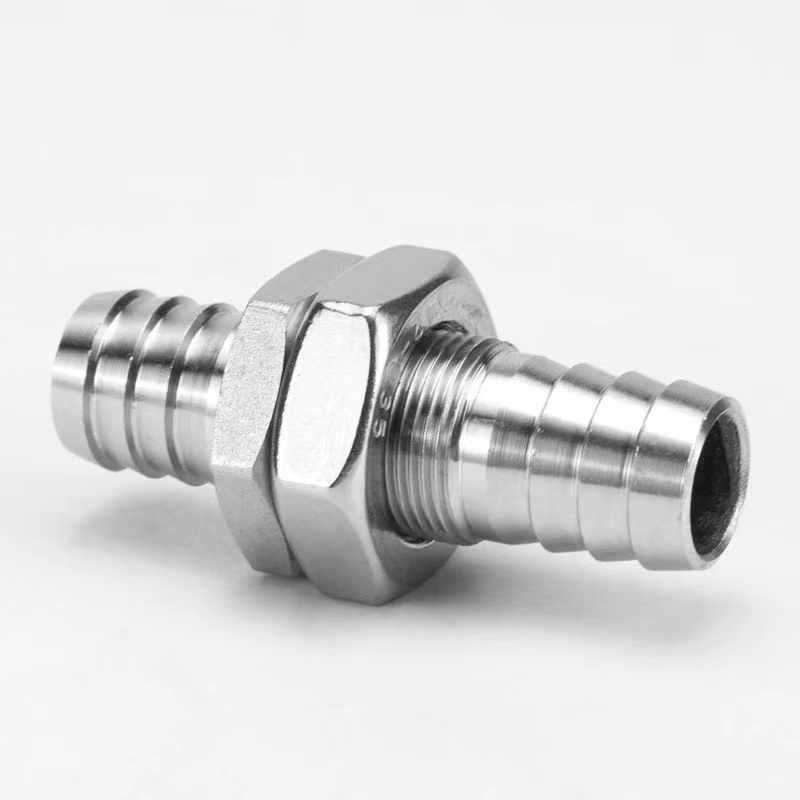

Die Struktur des Bulkhead Barbed Fitting umfasst Schottgewinde, eine Sicherungsmutter und Schlauchanschlüsse mit Widerhaken. Bei der Montage ist lediglich ein Plattenloch erforderlich; Mit dem Anziehen der Mutter ist der Befestigungs- und Dichtungsvorgang abgeschlossen.

Das mit Widerhaken versehene Ende verfügt über ein rutschfestes Rillendesign, das eine sichere Verbindung bei Verwendung mit einer Schlauchklemme gewährleistet. Diese Armaturen werden häufig in Schaltschränken, Wasseraufbereitungsgeräten, medizinischen Instrumenten und anderen verwandten Bereichen eingesetzt.

Produktspezifikationen

Strukturelle Vorteile

Die Schottverschraubung mit Widerhaken ist eine Rohrverschraubung, die speziell für die Führung von Schläuchen durch Gerätetafeln, Gehäuse oder Schotten entwickelt wurde und gleichzeitig eine feste Abdichtung gewährleistet. Seine Hauptstruktur umfasst einen Schottgewindeabschnitt, eine Sicherungsmutter, eine Dichtung und einen Schlauchanschluss mit Widerhaken. Bei der Montage muss lediglich ein Loch mit dem entsprechenden Durchmesser in die Platte gebohrt werden. Der Gewindeabschnitt des Fittings wird durch das Loch geführt und die Mutter von der gegenüberliegenden Seite angezogen, um den Befestigungs- und Dichtungsvorgang abzuschließen.

1. Struktur der Schottbefestigung:Die Länge des Gewindeabschnitts ist an gängige Plattenstärken angepasst. Sobald die Sicherungsmutter festgezogen ist, bildet sie eine starre Fixierung mit dem Paneel und sorgt dafür, dass der Beschlag auch bei äußeren Zugkräften sicher bleibt.

2. Schlauchanschluss mit Widerhaken:Eine oder beide Seiten der Platte sind mit kegelförmigen Widerhaken versehen, um den Schlauch einzuführen und mit einer Schlauchklemme eine dichte Verbindung herzustellen. Das mit Widerhaken versehene Ende verfügt über ein doppeltes Anti-Rutsch-Rillendesign und bietet einen deutlich höheren Auszugswiderstand als herkömmliche Beschläge.

3. Dichtungssystem:Auf beiden Seiten der Platte sind Gummidichtungen oder O-Ringe vorgesehen. Beim Anziehen der Mutter wird die Dichtung zusammengedrückt, wodurch eine wasser- und staubdichte Abdichtung der Schalttafelöffnung mit einer Schutzart von bis zu IP65 oder höher erreicht wird.

Installationsmethode

Die langlebigen Schott-Steckverbindungen von Shenchi sind einfach zu installieren. In nur sechs Schritten gelingt eine sichere und dichte Verbindung:

Schritt 1: Vorbereitung der Plattenlöcher

Bohren Sie anhand des Außendurchmessers des Gewindeabschnitts ein entsprechendes rundes Loch in die Platte. Stellen Sie sicher, dass der Lochrand glatt und gratfrei ist, um eine Beschädigung der Dichtung zu vermeiden.

Schritt 2: Installieren Sie die Dichtung

Schieben Sie die mitgelieferte EPDM-Dichtung auf den Gewindeabschnitt und drücken Sie sie gegen den Armaturensockel. Wenn eine Abdichtung auf beiden Seiten des Paneels erforderlich ist, platzieren Sie auf jeder Seite eine Dichtung.

Schritt 3: Durch die Platte einführen

Führen Sie den Gewindeabschnitt von einer Seite des Paneels in das Loch ein und achten Sie darauf, dass die Montagebasis das Paneel berührt und die Dichtung dazwischen liegt.

Schritt 4: Ziehen Sie die Sicherungsmutter fest

Schrauben Sie die Sicherungsmutter von der gegenüberliegenden Seite der Platte auf den Gewindeabschnitt und ziehen Sie sie schrittweise mit einem Schraubenschlüssel fest. Empfohlenes Drehmoment: 5–8 N·m für Messingmaterialien und 8–12 N·m für Edelstahl. Halten Sie den Verschraubungskörper während des Anziehens stationär.

Schritt 5: Schließen Sie den Schlauch an

Wählen Sie eine Spezifikation, bei der der Außendurchmesser des Schlauchtüllens 0,5–1 mm größer ist als der Innendurchmesser des Schlauchs. Stecken Sie den Schlauch senkrecht auf das mit Widerhaken versehene Ende, bis er die Basis erreicht. Verwenden Sie für Hochdruckanwendungen eine Schlauchklemme aus Edelstahl und befestigen Sie diese zwischen dem zweiten und dritten Widerhaken.

Schritt 6: Siegelintegritätstest

Führen Sie einen statischen Drucktest mit dem 1,5-fachen Arbeitsdruck durch. Wenn drei Minuten lang keine Leckage auftritt, gilt die Installation als qualifiziert.
