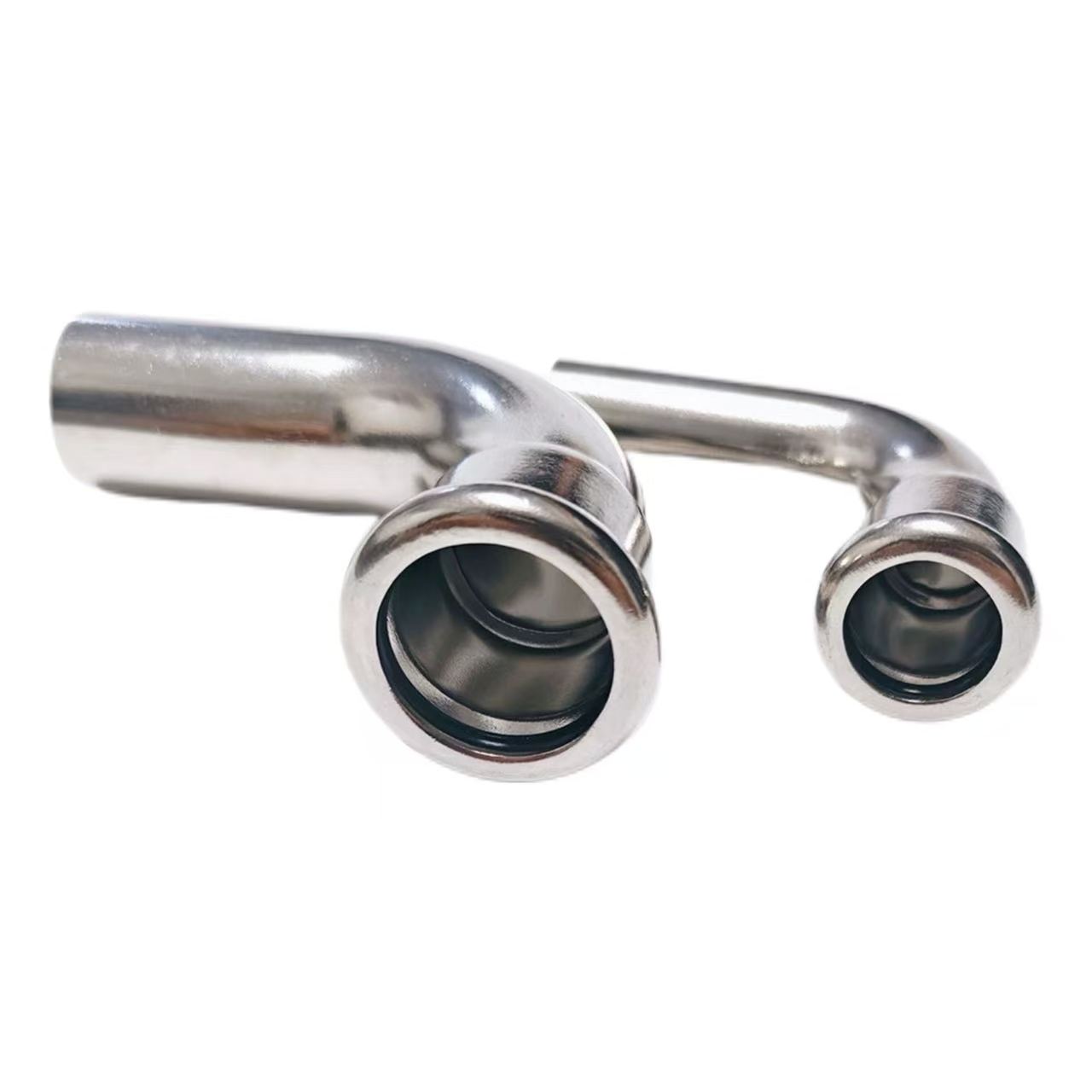

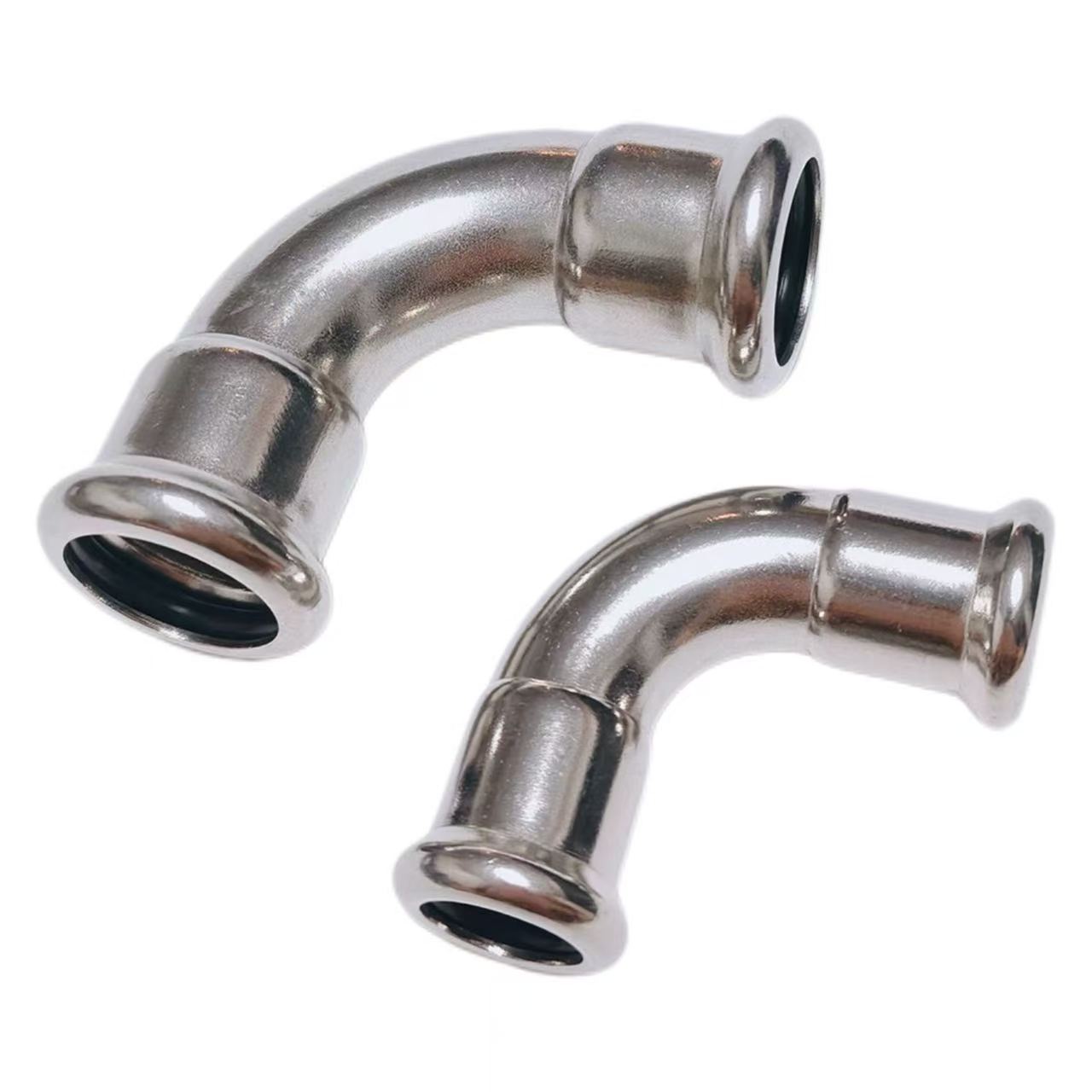

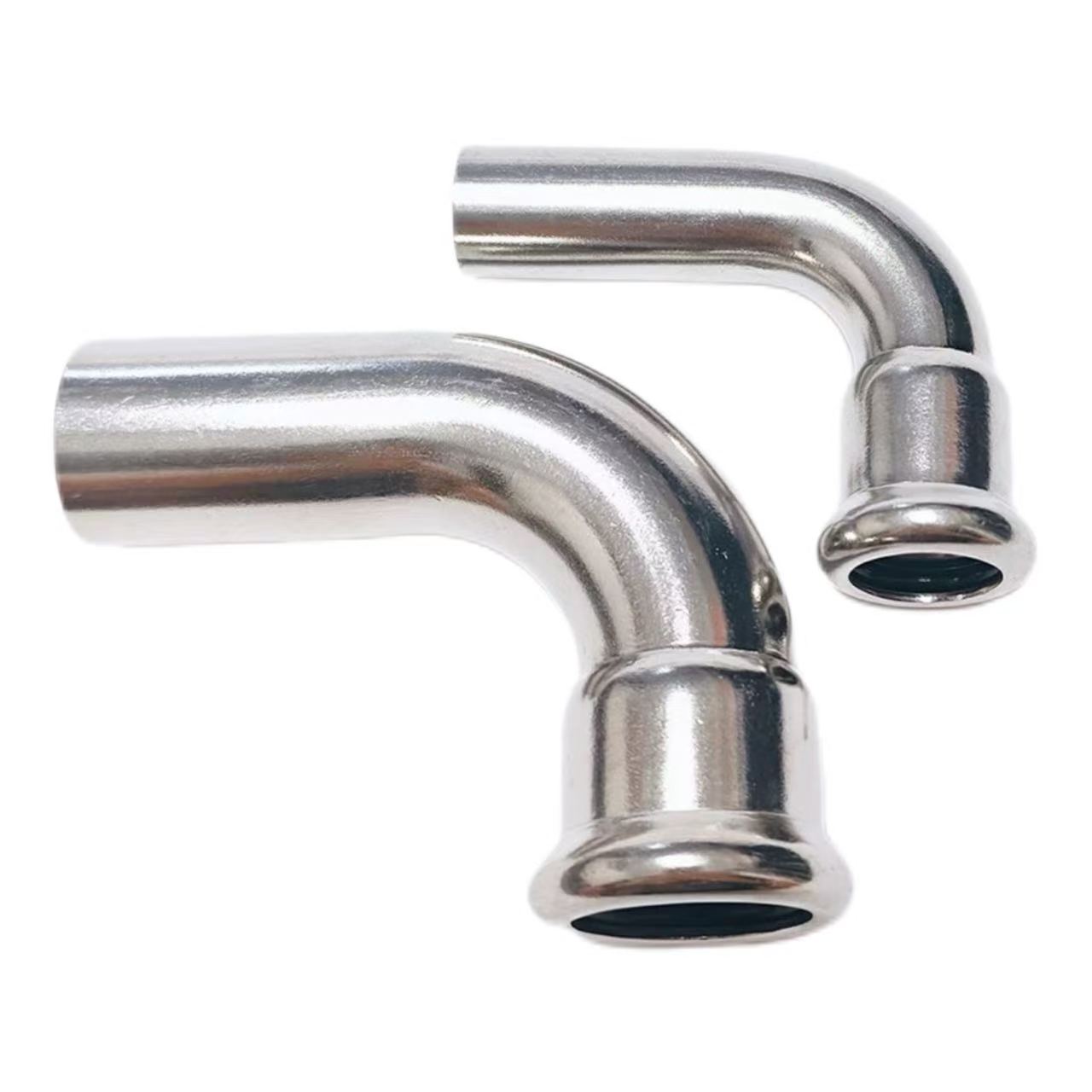

90-Grad-Winkelstück mit Einzelklemme

Verwandte Produkte: Single-Clip 90-Grad-B-Typ-Winkel

Der Single-Clip-90-Grad-B-Winkel von Shenchi ist für dünnwandige Edelstahlrohrsysteme konzipiert und bietet eine effiziente und zuverlässige rechtwinklige Drehlösung. Das Produkt ist aus hochwertigen Materialien wie Messing, SUS304 und SUS316L gefertigt und gewährleistet Korrosionsbeständigkeit, Haltbarkeit und Robustheit. Das Single-Clip-Verbindungsdesign ermöglicht eine bequeme Installation ohne Schweißen und sorgt so für Sicherheit und Effizienz. Die B-Typ-Struktur unterstützt die Sekundärkompression oder Schweißanpassung vor Ort und passt sich flexibel an unterschiedliche Arbeitsbedingungen an. Die glatte Innenwand der Armatur führt zu einem geringen Strömungswiderstand und ist weniger anfällig für Ablagerungen, wodurch eine saubere und reibungslose Medienabgabe gewährleistet wird. Es ist weit verbreitet für Wasserversorgung und -entsorgung, HVAC und industrielle Rohrleitungssysteme.

Produktparameter

Vorteile des manuellen hydraulischen Betriebs

Die manuellen hydraulischen 90-Grad-Bögen mit Einzelklemme von Shenchi nutzen manuelle hydraulische Werkzeuge zum Crimpen von Verbindungen. Führen Sie das Rohr während des Betriebs bis zur markierten Tiefe in die Anschlussmuffe ein, richten Sie die manuellen Hydraulikklemmen an den Rippen am Anschlussstück aus und drücken Sie auf den Griff, um den Druck zu erhöhen. Sobald der eingestellte Druck erreicht ist, wird der Druck automatisch abgelassen und zurückgesetzt. Die manuelle hydraulische Methode erfordert keine externe Stromversorgung und eignet sich daher für Arbeiten in Bereichen ohne Strom oder auf engstem Raum. Im Vergleich zu rein manuellen Crimpzangen bietet die hydraulische Methode eine gleichmäßigere Kraft und eine stabilere Crimpqualität, besonders geeignet für Armaturen mit großem Durchmesser ab DN50, was Aufwand spart und eine zuverlässige Abdichtung gewährleistet.

Installationsschritte und Schlüssel

Kontrollpunkte Die Installation eines 90-Grad-Bogens mit Einzelpressung und Vorzugsbehandlung von Shenchi erfordert die folgenden fünf Schritte: Schritt 1: Schneiden Sie das Rohr vertikal ab und entfernen Sie alle inneren und äußeren Grate, um ein Verkratzen des Dichtungsrings zu verhindern. Schritt 2: Zeichnen Sie Tiefenmarkierungen auf das Rohr, um sicherzustellen, dass es vollständig eingeführt ist. Schritt 3: Führen Sie das Rohr in die Anschlussmuffe ein, bis es die interne Positionierungsstufe erreicht. Schritt 4: Wählen Sie eine Crimpbacke aus, die zum Rohrdurchmesser passt, richten Sie sie an der Rippe des Fittings aus und stellen Sie sicher, dass die Backen vertikal um das Fitting gewickelt sind. Schritt 5: Üben Sie mit einem manuellen Hydraulikwerkzeug Druck aus, bis die Backen vollständig geschlossen sind und der Sechskant deutlich sichtbar ist. Überprüfen Sie nach dem Crimpen, ob die Markierungslinien von der Buchsenstirnfläche verdeckt werden.

Materialauswahl und anwendbare Szenarien

Die manuellen hydraulischen 90-Grad-Winkelstücke von Shenchi sind in drei Materialien erhältlich: Messing: Hohes Preis-Leistungs-Verhältnis, gute Verarbeitungsleistung, geeignet für zivile Systeme wie Wasserversorgung und Gas. Edelstahl SUS304: Allzweck-Edelstahl, ausgezeichnete Korrosionsbeständigkeit, erfüllt Trinkwasserhygienestandards, geeignet für die häusliche Wasserversorgung und allgemeine Industriemedien. Edelstahl SUS316L: Zugesetztes Molybdän, starke Beständigkeit gegen Lochfraß durch Chloridionen, geeignet für stark korrosive Bedingungen wie Küstengebiete, Meerwasserumgebungen und Chemiefabriken. Dichtungen bestehen einheitlich aus EPDM, temperaturbeständig von -20℃ bis 110℃, beständig gegen schwache Säuren und Laugen, geeignet für verschiedene Medien wie Wasser, Luft, Gas und Erdöl.

Beschaffungs- und Anpassungsdienste

Als professioneller Lieferant von in China hergestellten 90-Grad-Bögen mit Einzelklemme unterstützt Shenchi ODM- und OEM-Anpassungsdienste vollständig. Ganz gleich, ob Sie Messing, 304- oder 316L-Material, NPT-, BSP-, BSPT- oder DIN-Gewindeschnittstellenstandards oder DN6- oder DN100-Spezifikationen benötigen, wir können nach Ihren Anforderungen produzieren. Wir verfügen das ganze Jahr über über einen großen Lagerbestand an Standardgrößen und bieten einen Musterservice an. Die Massenproduktion beginnt nach Bestätigung des Musters durch den Kunden. Unsere Produkte entsprechen mehreren internationalen Standards, darunter ANSI, BS, DIN, ISO und JIS, und erfüllen so die Anforderungen internationaler Projekte. Für aktuelle Preisangebote zu vergünstigten 90-Grad-Winkelstücken mit Einzelklemme oder für Anfragen zur Zusammenarbeit im Großhandel kontaktieren Sie uns bitte umgehend.
