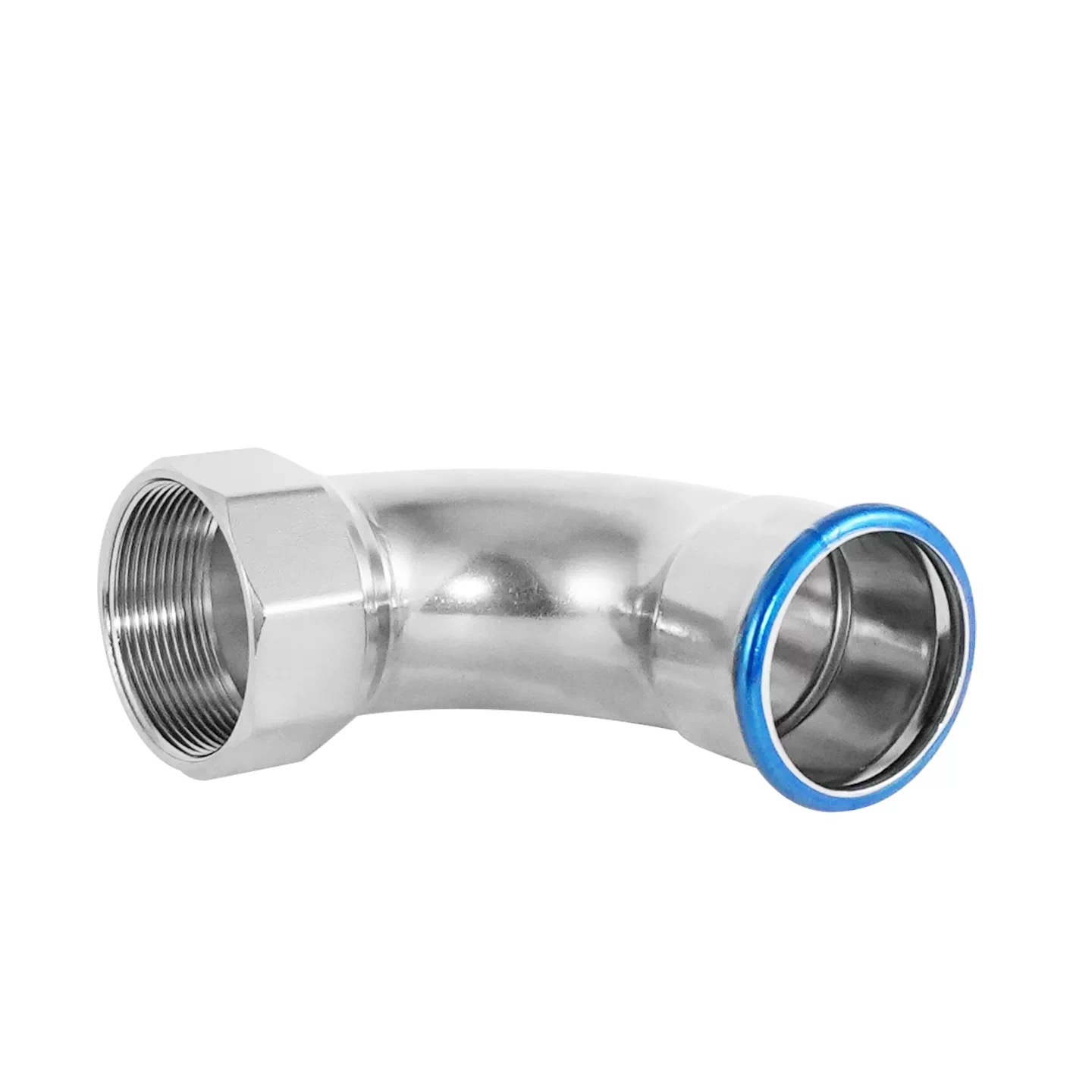

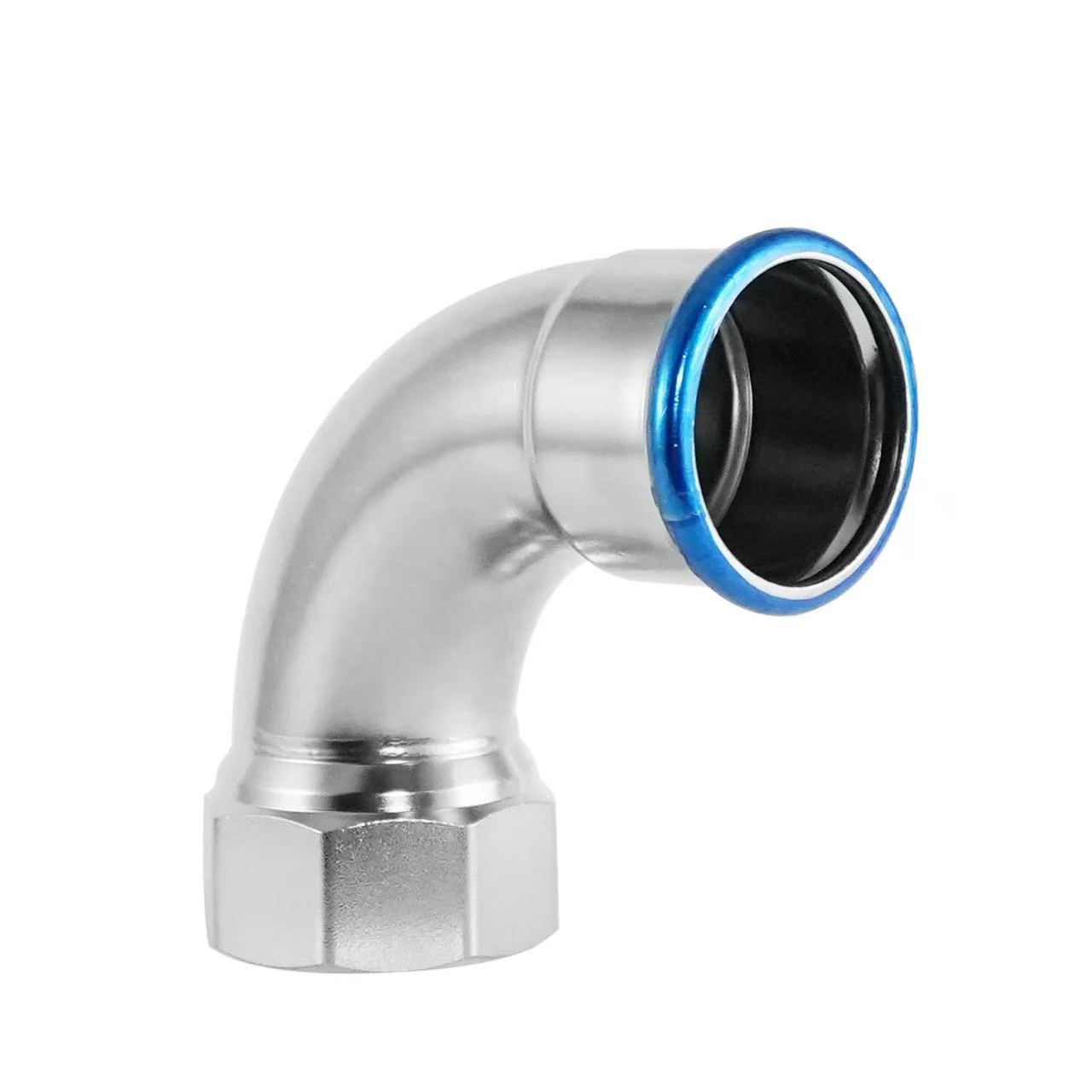

Einmaliges Drücken des 90-Grad-Winkelstücks

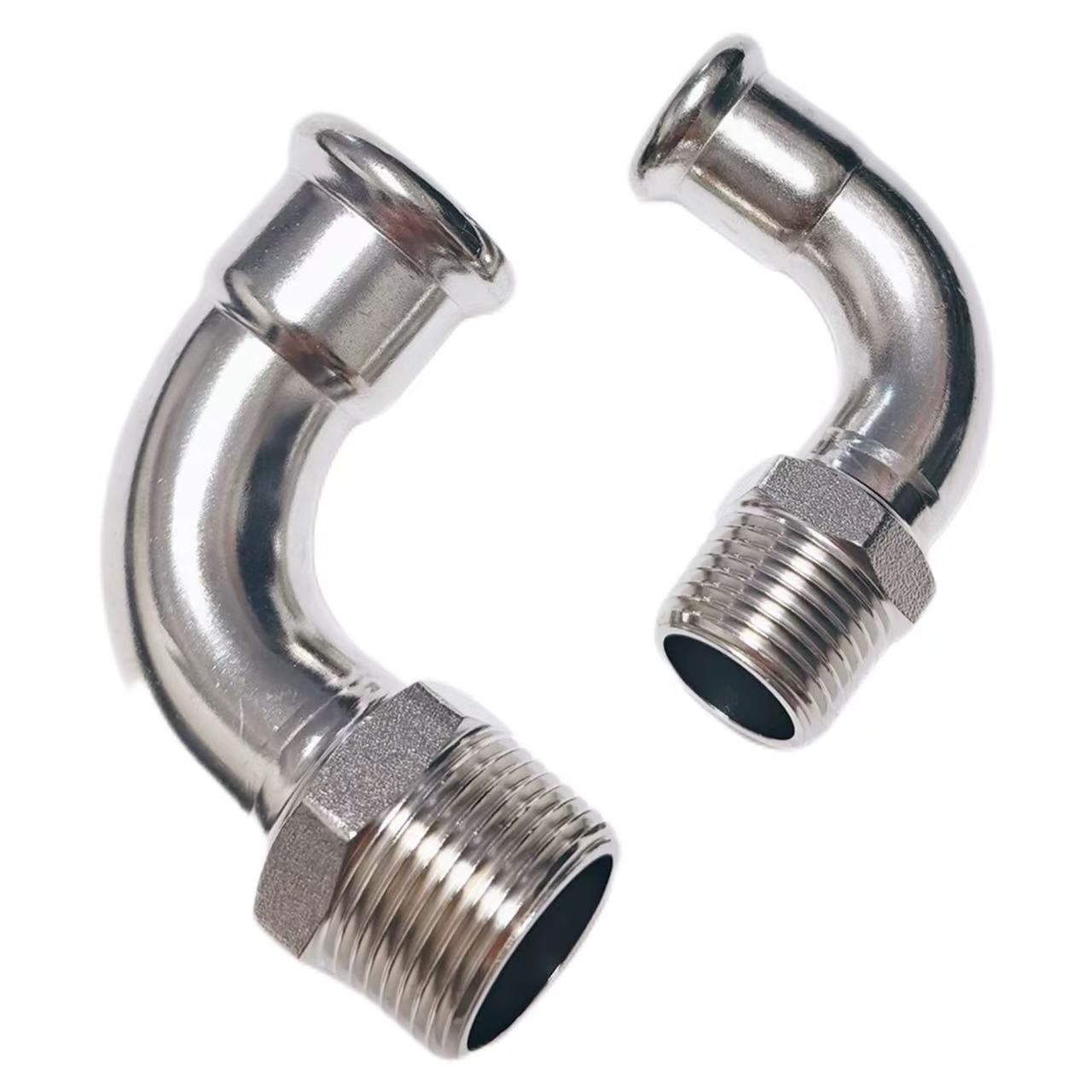

Verwandte Produkte: 90-Grad-Außengewinde-Winkelstück mit einfacher Pressung

Der Shenchi Single-press 90-Grad Female Elbow ist ein Produkt aus der gleichen Serie wie der Innengewinde-Winkel. Sein Aufbau ist wie folgt: Ein Ende verfügt über eine Einzelpressverbindung zur schnellen Presspassung mit dünnwandigen Edelstahlrohren; Das andere Ende ist ein Außengewinde (Außengewinde) zum Anschluss von Ventilen, Armaturen oder Geräten mit Innengewinde, wodurch eine integrierte Umwandlung zwischen einer 90°-Drehung und einer Außengewindeschnittstelle erreicht wird.

Das Produkt besteht aus Edelstahl SUS304 oder SUS316L und bietet eine hervorragende Korrosionsbeständigkeit. Die Installation mit einer einzigen Presse erfordert kein Schweißen oder Gewindeschneiden. Mit einem Spezialwerkzeug wird die Versiegelung in nur einem Druckvorgang erreicht, was Zeit und Mühe spart. Passend zum Innengewinde-Winkelstück (ein Innengewinde, ein Außengewinde), erfüllt es die Verbindungsanforderungen für verschiedene Schnittstellenrichtungen und wird häufig in Wasserversorgungs- und -entsorgungs-, Gas- und HVAC-Systemen verwendet.

Produktparameter

Wichtige Vorsichtsmaßnahmen bei der Installation

Fünf Punkte, die Sie bei der Installation des Shenchi Affordable Single-Crimping 90-Grad-Innengewinde-Winkelstücks beachten sollten. Zunächst muss die Rohrendfläche senkrecht geschnitten werden, wobei alle inneren und äußeren Grate entfernt werden müssen, um ein Zerkratzen des Dichtrings zu verhindern. Zweitens zeichnen Sie vor dem Einsetzen Tiefenmarkierungen auf das Rohr, um sicherzustellen, dass es die untere Positionierungsstufe erreicht. Drittens müssen die Crimpbacken ohne Abweichung mit den erhabenen Rippen der Fitting-Buchse ausgerichtet sein. Viertens: Wenden Sie beim manuellen Crimpen gleichmäßig Kraft an, bis die Backen vollständig geschlossen sind. Bei Elektrowerkzeugen den eingestellten Druck erreichen. Fünftens prüfen Sie nach dem Crimpen, ob der Sechskant klar und regelmäßig ist und ob die Markierungslinien von der Endfläche der Buchse verdeckt werden.

Häufige Installationsfehler und Konsequenzen Es gibt fünf häufige Installationsfehler

in Shenchis in China hergestelltem Single-Press-90-Grad-Innenbogen: 1. Fehler beim Entgraten: Grate am Rohrende können den EPDM-Dichtungsring zerkratzen, was zu sofortiger oder verzögerter Undichtigkeit führt. 2. Unzureichende Einstecktiefe: Wenn das Rohr nicht vollständig eingeführt ist, wird der Dichtring nicht effektiv komprimiert und neigt bei erhöhtem Druck dazu, sich zu lösen. 3. Falsch ausgerichtete Backen: Die Crimpposition weicht von der Rippe ab, was zu ungleichmäßiger Klemmkraft und örtlich unvollständiger Kompression führt. 4. Wiederholtes Crimpen: Wiederholtes Crimpen an derselben Stelle kann die Plastizität des Metalls beschädigen und zu einem Versagen der Dichtung führen. 5. Inkompatible Werkzeuge: Die Verwendung abgenutzter oder falsch dimensionierter Backen führt zu unvollständigen Sechskantformen und verringerter Druckfestigkeit.

Materialien und kundenspezifische Dienstleistungen

Die Single-Press-90-Grad-Winkelstücke von Shenchi werden mit einer Crimpzange installiert und sind in drei Materialien erhältlich: Messing, SUS304 und SUS316L. Messing bietet eine hohe Wirtschaftlichkeit und ist für die Wasser- und Gasversorgung geeignet. SUS304 bietet eine hervorragende Korrosionsbeständigkeit und erfüllt die Hygieneanforderungen. SUS316L mit Molybdänzusatz bietet eine stärkere Beständigkeit gegen Chloridionen und eignet sich für Küstenumgebungen und stark korrosive Umgebungen. Alle Dichtungen bestehen aus EPDM mit einer Temperaturbeständigkeit von -20℃ bis 120℃. Als chinesischer Lieferant von 90-Grad-Winkelstücken mit Einzelpresse unterstützt Shenchi ODM- und OEM-Anpassungen. NPT-, BSP-, BSPT- und andere Gewindestandards können auf Anfrage hergestellt werden. Für Standardspezifikationen stehen Musterservices zur Verfügung. Für erschwingliche Angebote für 90-Grad-Innengewindebögen mit einfacher Pressung kontaktieren Sie uns bitte.
