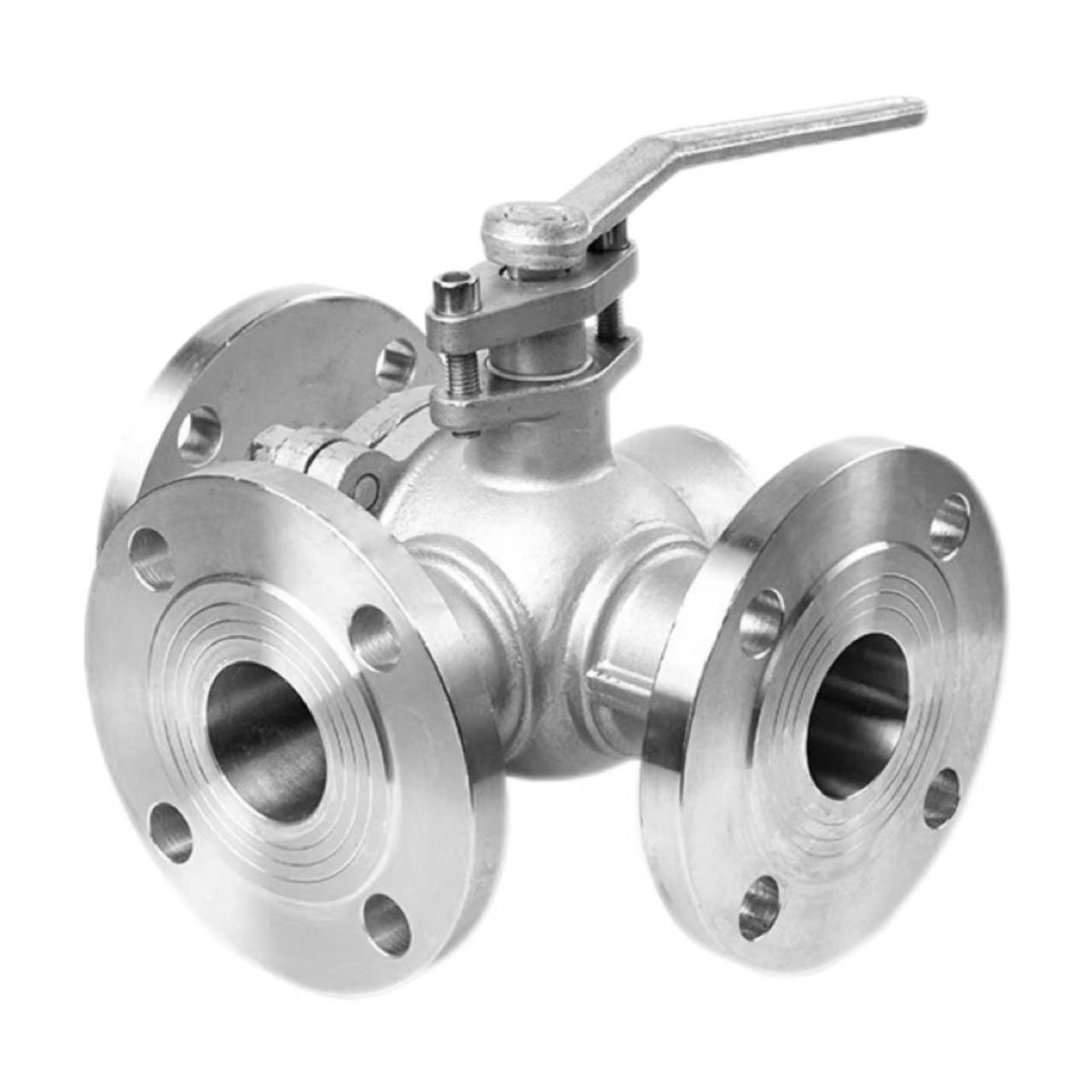

Dreiwege-Flanschkugelhahn

Funktionsprinzip

Das Funktionsprinzip des korrosionsbeständigen Dreiwege-Flanschkugelhahns der Shenchi-Fabrik basiert auf den in die Kugel geschnittenen L- oder T-förmigen Kanälen. Die Kugel wird in der Mitte des Ventilkörpers platziert und mit einem Griff gedreht. Wenn sich die Kugel dreht, richten sich die Kanäle an verschiedenen Ventilanschlüssen aus oder werden von diesen versetzt, wodurch die Strömungsrichtung des Mediums umgeschaltet, zusammengeführt oder aufgeteilt wird.

L-förmige Kugel:

 Durch die Drehung um 90° kann das Medium vom Einlass zu jedem Auslass wechseln, was für Umkehrszenarien mit einem Einlass und zwei Auslässen oder zwei Einlässen und einem Auslass geeignet ist, z. B. für die abwechselnde Flüssigkeitsversorgung von zwei Reaktoren.

T-förmige Kugel:

Durch die Drehung um 180° können alle drei Anschlüsse gleichzeitig oder zwei beliebige Anschlüsse miteinander verbunden werden. Dies eignet sich zum Mischen zweier Medien und anschließender Ausgabe (Merging) oder zum Aufteilen eines Mediums in zwei Ausgänge (Splitting), beispielsweise in Warm- und Kaltwassermischsystemen für Klimaanlagen.

Produktparameter:

Produktname: Dreiwege-Flanschkugelhahn	Spezifikationen: (1/8"-4") DN6-DN100
Nenndruck: PN16	Gehäusematerial: WCB, SUS304 (CF8), SUS316L (CF3M)
Standards: ANSI, BS, DIN, ISO, JIS	Anwendbare Temperatur: -20℃ ~ +150℃ (Standard), bis zu +350℃ (hohe Temperatur), bis zu -196℃ (niedrige Temperatur)
Internes Metallmaterial: WCB, SUS304 (CF8), SUS316L (CF3M)	Mittlere Temperatur: Hohe Temperatur, niedrige Temperatur, mittlere Temperatur, normale Temperatur
Betriebsmethode: Manuell	Dichtungen: EPDM, PPL
Verbindungsmethode: Flanschverbindung	Anwendungen: Wasser, Luft, Gas, Öl, Flüssigkeiten usw.
Herkunft: China	Muster: Muster verfügbar

Vorteile der Flanschverbindung:

Die 3-Wege-Flanschkugelhähne von Shenchi nutzen Flanschverbindungen. Im Vergleich zu Gewindeverbindungen bieten Flanschverbindungen eine höhere Druckfestigkeit; Die PN16-Einstufung hält einem Druck von 1,6 MPa stabil stand. Die Demontage ist bequem und erleichtert die regelmäßige Inspektion und Wartung der Rohrleitung. Eine zuverlässige Abdichtung ist gewährleistet; Die Flanschdichtung und die Schrauben arbeiten zusammen, um das Risiko von Leckagen auszuschließen. Geeignet für Rohrleitungen mit großem Durchmesser; Bei Durchmessern über DN50, bei denen Gewindeverbindungen schwierig sind, sind Flansche die Standardwahl. Shenchi, ein chinesischer Hersteller von 3-Wege-Flanschkugelhähnen, bietet Flansche an, die den ANSI-, BS-, DIN- und JIS-Standards entsprechen und so den Anforderungen globaler Kunden gerecht werden.

Installationsschwerpunkt 1: Flanschausrichtung

Flanschausrichtung Bei der Installation des Dreiwege-Flanschkugelhahns von Shenchi müssen die Flanschflächen ausgerichtet sein. Die beiden Flansche sollten parallel und konzentrisch sein, wobei die Abweichung den zulässigen Bereich der Flanschdichtung nicht überschreiten darf. Eine erzwungene Bolzenausrichtung führt zu einer Verformung des Ventilkörpers, was sich auf die Drehung der Kugel und die Dichtleistung auswirkt. Nach dem Ausrichten sollte die Dichtung mittig platziert werden und darf nicht versetzt werden. Ein günstiger Dreiwege-Flanschkugelhahn ist nicht gleichbedeutend mit schlechter Qualität; Shenchi-Produkte bieten hohe Präzision und einfachere Installation. Korrosionsbeständige Dreiwege-Flanschkugelhähne verfügen über eine normgerechte Flanschoberfläche, die eine zuverlässigere Abdichtung gewährleistet.

Installationspunkt zwei: Anziehen der Schrauben

Flanschschrauben müssen stufenweise über Kreuz angezogen werden. Wenden Sie das Drehmoment schrittweise in 2–3 Stufen an und folgen Sie dabei einer 180°-Diagonalsequenz. Ziehen Sie nicht eine Seite auf einmal fest, da sonst durch ungleichmäßigen Druck auf die Dichtung Leckkanäle entstehen. Das Schraubendrehmoment muss den Standardwerten entsprechen; Ein zu starkes Anziehen führt zur Beschädigung des Flansches oder der Schrauben, während ein zu schwaches Anziehen zu einer unzureichenden Abdichtung führt. Die Fabrik für 3-Wege-Flanschkugelhähne von Shenchi stellt für Installateure eine Tabelle mit empfohlenen Drehmomenten zur Verfügung. Diese Einbaupunkte sind entscheidend für die Sicherstellung eines langfristig leckagefreien Ventilbetriebs; Bitte halten Sie sich strikt an die Vorgaben.

Installationspunkt 3: Pipeline-Unterstützung und Reinigung

Vor der Installation muss das Innere der Rohrleitung gereinigt werden, um Schweißschlacke, Eisenspäne, Sand und andere Verunreinigungen zu entfernen. Fremdkörper, die in den Ventilhohlraum eindringen, können die Kugel oder die Dichtungen zerkratzen und zu Undichtigkeiten führen. Die Pipeline muss unabhängig unterstützt werden; Das Ventil darf das Gewicht der Rohrleitung nicht tragen. T-Flansch-Kugelhähne mit großem Durchmesser sind schwer; Ein Absinken der Rohrleitung kann den Flansch aus der Mitte ziehen und die Dichtung beschädigen. Korrosionsbeständige T-Flansch-Kugelhähne bestehen aus den Materialien WCB, SUS304 oder SUS316L mit einem Ventilkern aus Kupfer oder Edelstahl. Nach Abschluss der Installationspunkte sollte sich der Griff frei drehen lassen, ohne zu blockieren; Das Ventil ist dann betriebsbereit.
