Innengewinde x Stumpfschweißverbindung

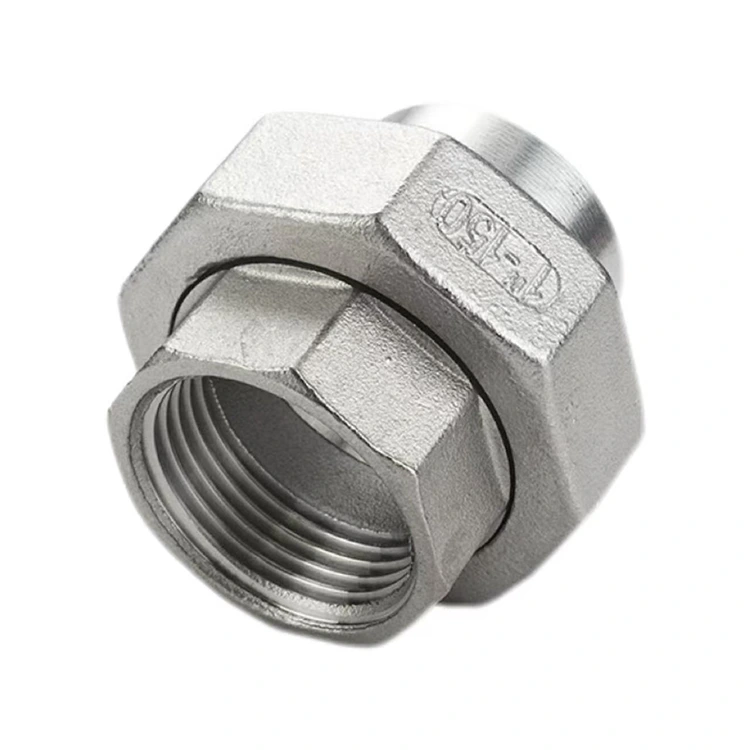

Als professioneller Hersteller von Rohrverbindungsstücken in China präsentiert Shenchi die Female Thread x Butt-Weld Union – einen Rohrleitungsverbinder aus Verbundwerkstoff, der ein Innengewindeende nahtlos mit einem Stumpfschweißende in einer einzigen Einheit verbindet.

Als Hochleistungsverschraubung besteht die Kernfunktion der Innengewinde x Stumpfschweißverbindung darin, die nahtlose Schnittstelle zwischen Gewindeverbindungssystemen und geschweißten Rohrleitungssystemen zu ermöglichen. Das Innengewindeende wird mit modernster CNC-Technologie präzisionsgefertigt, um präzise Gewindeprofile und zuverlässige Abdichtung zu gewährleisten. Es ermöglicht den direkten Anschluss an Geräte mit Außengewinde wie Ventile, Wasserhähne und Instrumente.

Das Stumpfschweißende verfügt über eine vorgefertigte Abschrägung (Fase), die so konzipiert ist, dass sie durch WIG-Schweißen (Argonlichtbogenschweißen) direkt mit der Rohrleitung verschmolzen werden kann, wodurch eine dauerhafte, auslaufsichere Abdichtung entsteht. Diese aus hochwertigem Edelstahl oder Messing gefertigte Verbindung ist für einen Arbeitsdruck von über 1,6 MPa ausgelegt und arbeitet in einem Temperaturbereich von -20 °C bis 120 °C. Es wird häufig bei Neubauprojekten eingesetzt, um geschweißte Hauptrohrleitungen mit Gewindezweigleitungen zu verbinden, sowie bei Renovierungsprojekten, um geschweißte Systeme mit Gewindegeräten zu verbinden. Mit seinen leistungsstarken Fähigkeiten bietet es eine einfache und dennoch zuverlässige Lösung für komplexe Herausforderungen bei der Verbindung von Rohrleitungen.

Produktspezifikationen

Kernstruktur und Design-Highlights

1. Integrierte Verbundstruktur

Die Shenchi-Innengewinde x Stumpfschweißverbindung verfügt über ein innovatives integriertes Verbundstrukturdesign, das das Innengewindeende und das Stumpfschweißende präzise in einem einzigen Körper vereint. Dadurch entfällt die Komplexität, die mit der Verwendung mehrerer Adapteranschlüsse verbunden ist, und potenzielle Leckstellen werden erheblich reduziert. Das Produkt wird durch einen einstufigen Schmiedeprozess geformt, was zu einer dichten Materialstruktur und einer hohen mechanischen Festigkeit führt.

2. Präzisions-Innengewindeschneiden

Das Innengewindeende wird mit hochpräzisen CNC-Geräten bearbeitet; Das Gewindeprofil ist standardisiert und der Eingriff ist eng und entspricht vollständig den internationalen Standards für Innengewinde x Stumpfschweißverbindungen. Die Gewindespezifikationen umfassen BSPP-, BSPT-, NPT- und metrische Standards und gewährleisten eine perfekte Kompatibilität mit einer Vielzahl von Rohrverbindungen und -geräten mit Außengewinde im In- und Ausland.

3. Optimiertes Stumpfschweißende-Design

Das Stumpfschweißende verfügt über eine vorgefertigte Standardfase (Fase), wodurch eine sekundäre Vorbereitung vor Ort während der Installation entfällt. Beim Anschluss an Rohrleitungen durch WIG-Schweißen erreicht die Schweißverbindung eine Festigkeit, die der des Grundmaterials entspricht, wodurch ein dauerhaftes, integrales Rohrleitungssystem entsteht. Die Rohrwandstärke wurde optimiert, um sowohl Schweißintegrität als auch einfache Handhabung zu gewährleisten.

4. Zwischengewerkschaftsstruktur

Das Produkt verfügt über eine abnehmbare Zwischenverbindungsstruktur mit einer Präzisionsgewindeverbindung und einer hochwertigen Dichtung. Dieses Design gewährleistet Flexibilität bei der Installation und erleichtert gleichzeitig die zukünftige Wartung. Für Inspektions- oder Reparaturzwecke kann die Rohrleitung einfach durch Lösen der Zwischenverbindung getrennt werden, sodass die Rohrverbindungen nicht durchtrennt oder neu geschweißt werden müssen. II. Konfiguration der Schlüsselkomponenten

Die Shenchi-Innengewinde x Stumpfschweißverbindung besteht aus den folgenden Schlüsselkomponenten:

Körper: Hergestellt aus hochwertigem Edelstahl 304 oder Messing, präzisionsgeschmiedet in einem Stück.

Überwurfmutter: Hergestellt aus hochfestem Material mit korrosionsbeständiger Oberflächenbehandlung; Entwickelt, um ein Abisolieren des Gewindes auch nach wiederholter Montage und Demontage zu verhindern.

Dichtung: Bestehend aus hochtemperatur- und alterungsbeständigem Spezialkautschuk; eingebettet in eine vertiefte Nut, um eine automatische Abdichtung zu gewährleisten.

Innengewindeende: Präzisionsgefertigt mit CNC-Technologie, wobei verschiedene Gewindestandards zur Auswahl stehen.

Installationsrichtlinien

1. Installation mit geschweißtem Ende

Reinigen Sie das Schweißende und die Rohrfase. Halten Sie eine Konzentrizitätsabweichung von weniger als 0,5 mm ein. Führen Sie das Wurzellagenschweißen mit WIG (GTAW) durch, um eine vollständige Durchdringung der Schweißnahtwurzel sicherzustellen. Überprüfen Sie nach Abschluss des Kappendurchgangs die Schweißnaht auf Porosität oder Schlackeneinschlüsse.

2. Endmontage mit Innengewinde

Stellen Sie sicher, dass die Oberfläche des Rohranschlussstücks mit Außengewinde sauber ist. Schrauben Sie das männliche Anschlussstück manuell in das Innengewindeende der Verbindung. Ziehen Sie es mit einem Schraubenschlüssel mit dem angegebenen Standarddrehmoment fest; Die innere Dichtung wird automatisch komprimiert, um eine auslaufsichere Dichtung zu bilden.

3. Vorsichtsmaßnahmen

Achten Sie beim Einbau darauf, dass die beim Schweißen entstehende Wärme nicht auf den Dichtungsbereich übertragen wird. Warten Sie, bis die Schweißverbindung vollständig abgekühlt ist, bevor Sie Montage- oder Demontagearbeiten an der Überwurfmutter durchführen.

Wartungsrichtlinien

Regelmäßige Inspektion: Überprüfen Sie die Verbindungsverbindung alle sechs Monate auf Anzeichen von Undichtigkeiten oder lockeren Gewinden.

Austausch der Dichtung: Wenn die Dichtung Anzeichen von Alterung oder Verschleiß aufweist, lösen Sie einfach die Überwurfmutter, um sie einfach auszutauschen.

Gewindepflege: Tragen Sie nach längerem Betrieb eine kleine Menge Rostschutzmittel auf die Gewinde auf.

Inspektion des geschweißten Endes: Überprüfen Sie die Schweißnaht auf Korrosion oder Risse. Wenn Probleme festgestellt werden, führen Sie umgehend Abhilfeschweißarbeiten durch.

Systemwartung: Wenn die Ausrüstung zur Wartung zerlegt werden muss, lösen Sie einfach die zentrale Überwurfmutter – die Rohrleitungen müssen nicht durchtrennt werden.

Warum Shenchi wählen?

1. Strenge Qualitätskontrolle

Während des gesamten Prozesses, von der Rohstoffbeschaffung bis zur Endkontrolle, wird eine umfassende Qualitätskontrolle durchgeführt. Jedes fertige Produkt wird vor Verlassen des Werks einer 100-prozentigen Maßprüfung und Dichtheitsprüfung unterzogen.

2. OEM/ODM-Anpassungsdienste

Wir bieten maßgeschneiderte Dienstleistungen zum Einfädeln, Verpacken und Markieren von Produkten. Wir bieten schnelle Reaktionsmöglichkeiten für nicht standardmäßige Spezifikationen und spezielle Materialanforderungen.

3. Äußerst wettbewerbsfähige Fabrikpreise

Als Direktlieferant ab Werk bieten wir ermäßigte Preise und gestaffelte volumenbasierte Anreize.

4. Langfristige Win-Win-Partnerschaften

Wir streben aktiv danach, langfristige Kooperationsbeziehungen mit Großhändlern, Ingenieurbüros und Rohrleitungsbauunternehmen aufzubauen. V. Verwandte Produktempfehlungen

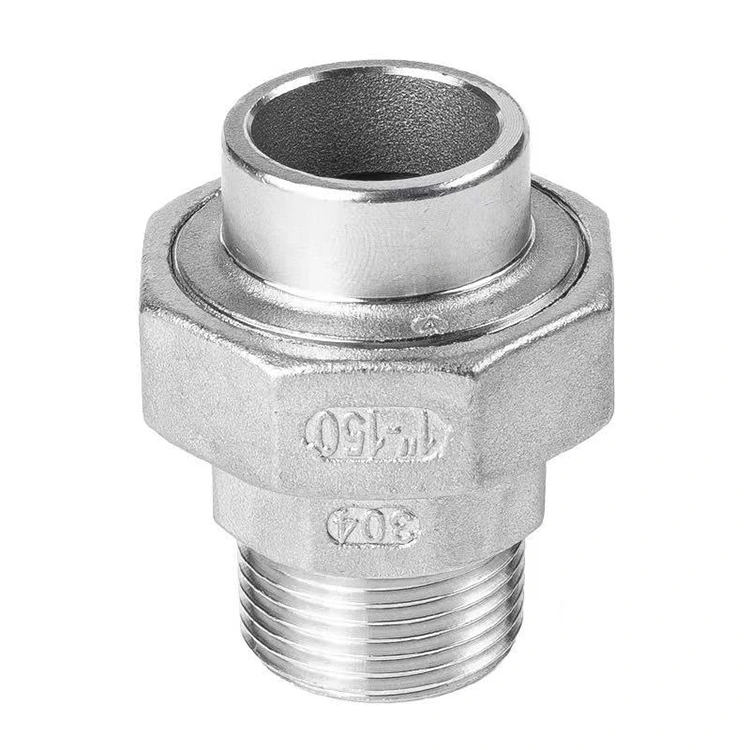

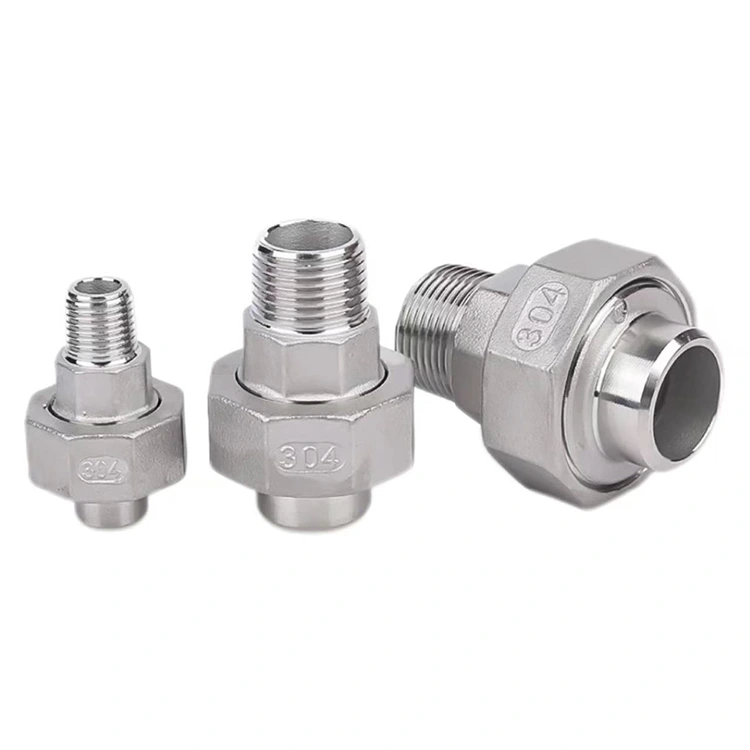

Unser Unternehmen stellt innerhalb derselben Serie auch ein ergänzendes Produkt her: eine Verschraubung mit einem Außengewinde an einem Ende und einer Stumpfschweißverbindung am anderen Ende. Ein Ende verfügt über ein Außengewinde zur Verbindung mit Innengewindeanschlüssen, während das andere über eine Stumpfschweißkonfiguration verfügt. Diese beiden Produkte ergänzen sich perfekt und erfüllen umfassend die Verbindungsanforderungen sowohl für Gewinde- als auch für Schweißrohrsysteme. Wir laden sowohl neue als auch bestehende Kunden herzlich ein, sich anzufragen und Bestellungen aufzugeben.

Abschluss

Wenn Sie sich für die Zhejiang Shenchi-Innengewinde x Stumpfschweißverbindung – stolz hergestellt in China – entscheiden, entscheiden Sie sich für innovatives Design, zuverlässige Leistung und bequeme Wartung. Wir freuen uns auf die Zusammenarbeit mit Großhändlern weltweit, um gemeinsam eine bessere Zukunft aufzubauen.
