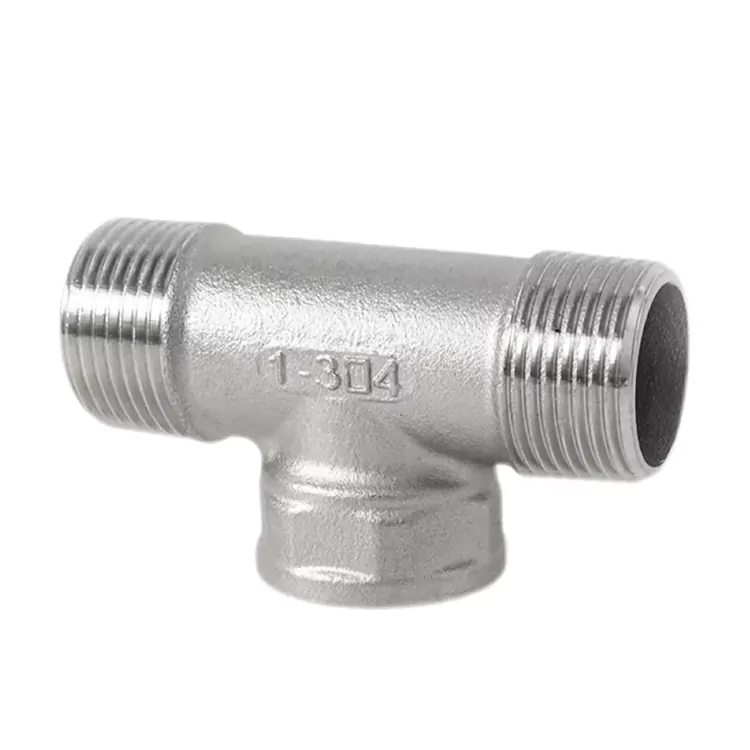

Rohr-T-Stück aus Edelstahl mit BSP-Gewinde, männlich, weiblich, männlich

Mehrere Anschlussspezifikationen verfügbar

Die Shenchi-Fabrik liefert eine breite Palette hochwertiger T-Stücke aus Edelstahl mit BSP-Gewinde (Außengewinde, Innengewinde und Außengewinde) mit mehreren Konfigurationsoptionen.

Das Produkt verfügt über eine Präzisions-Außengewindetechnologie, die einen festen Gewindeeingriff, hohe Druckbeständigkeit und hervorragende Korrosionsbeständigkeit gewährleistet.

In hydraulischen und pneumatischen Systemen ermöglicht es eine stabile Strömungsumleitung zwischen Hauptleitungen und externen Geräten.

Mit einer kompletten T-Produktserie unterstützt Shenchi vielfältige Rohrleitungslayouts und gewährleistet so eine langfristige leckagefreie Leistung unter komplexen Arbeitsbedingungen.

Produktparameter

T-Typ-T-Stück-Serie mit Gewinde

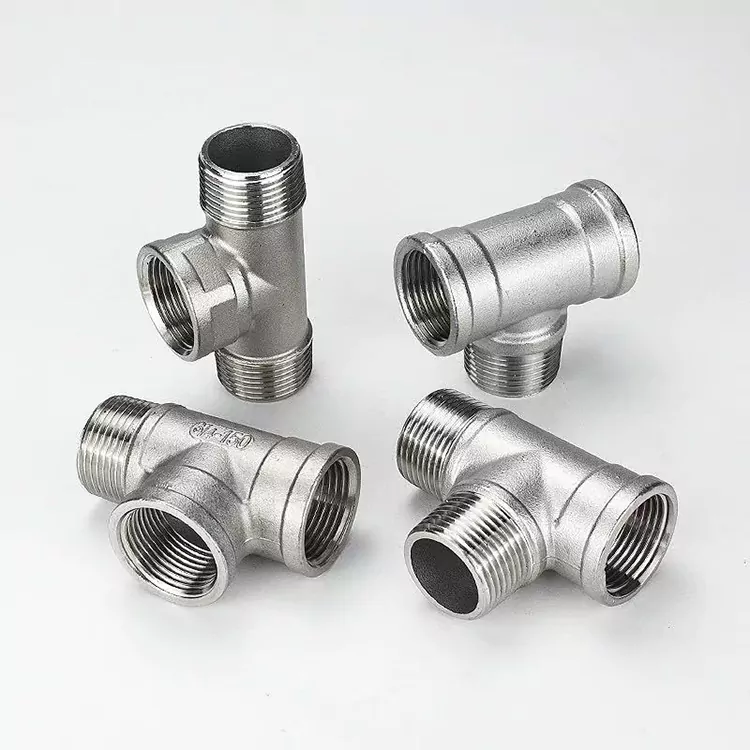

Shenchi bietet eine komplette Produktlinie von T-T-Stücken an, die vier Hauptverbindungsstrukturen abdeckt:

· T-Stück männlich-weiblich-männlich: weibliche Enden auf beiden Seiten mit einem mittleren Anschluss mit Außengewinde, geeignet für Abzweigverbindungen, die Komponenten mit Außengewinde erfordern

· Rohr-T-Stück aus Edelstahl mit BSP-Gewinde (Stecker-Buchse-Stecker): männliche Enden auf beiden Seiten mit weiblichem Mittelanschluss, ideal für den Anschluss von Instrumenten und Sensoren in hydraulischen und pneumatischen Systemen

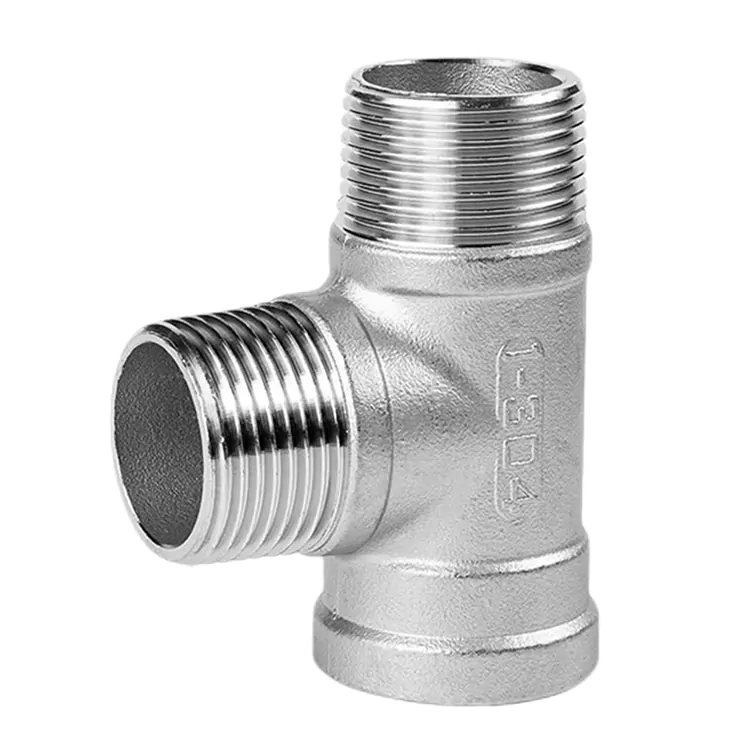

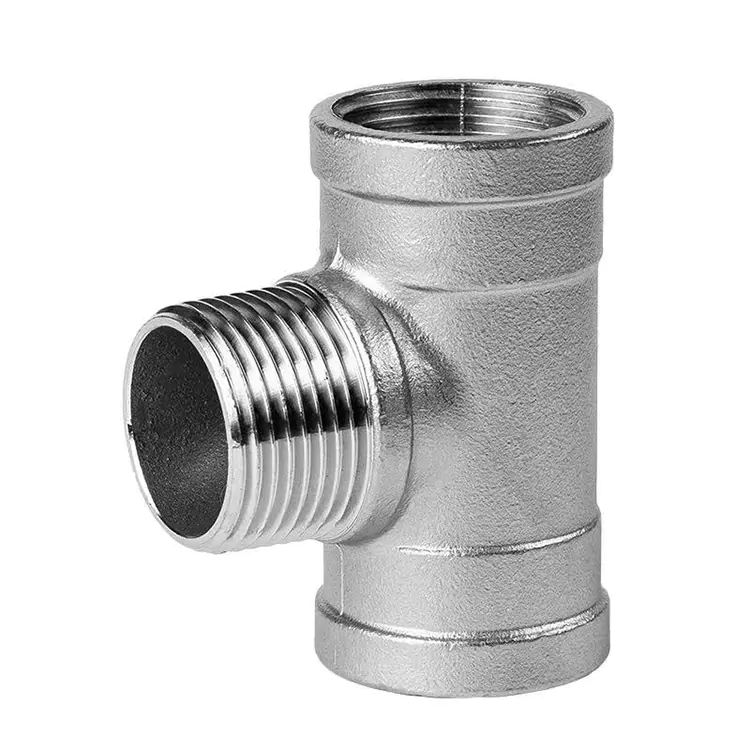

· T-Stück männlich-weiblich-weiblich: ein männliches Ende mit zwei weiblichen Enden, häufig für die Verlängerung und Verzweigung von Rohrleitungen verwendet

· T-Stück männlich-männlich-weiblich: zwei männliche Enden mit einem weiblichen Anschluss, ergänzend zu anderen Konfigurationen für flexible Rohrleitungsanordnungen

Diese vier Strukturen können frei kombiniert werden und decken die meisten industriellen Rohrleitungsanforderungen ab, reduzieren die Komplexität des Lagerbestands und verbessern die Beschaffungseffizienz.

Anwendungsbereiche

Das BSP-Gewinde-Edelstahl-Rohr-T-Stück (männlich-weiblich-männlich) wird in zahlreichen Branchen häufig verwendet:

1. Hydrauliksysteme

In Baumaschinen, Spritzgießmaschinen und Hydraulikstationen ermöglicht es die Umleitung von Rohrleitungen und den Anschluss von Manometern oder Sensoren zur Überwachung und Steuerung.

2. Pneumatische Systeme

In automatisierten Produktionslinien und Luftkompressorsystemen sorgt das präzise Gewindedesign für eine stabile Druckluftverteilung ohne Leckage.

3. Instrumentierungssysteme

In petrochemischen Anlagen, Labors und medizinischen Gassystemen verbindet es Drucktransmitter, Temperatursensoren und Durchflussmesser für eine integrierte Überwachung und Steuerung.

4. Sanitär- und Gassysteme

Aufgrund seiner Korrosionsbeständigkeit und Druckbeständigkeit wird es häufig in Großküchen, HVAC-Systemen und Gasverteilungsnetzen eingesetzt.

Installationsrichtlinien

Die ordnungsgemäße Installation gewährleistet eine optimale Leistung des Edelstahl-Rohr-T-Stücks mit BSP-Gewinde:

1. Thread-Kompatibilitätsprüfung

Überprüfen Sie vor der Installation die Gewindestandards (BSPT, BSPP, NPT, metrische Gewinde) und Abmessungen. Shenchi unterstützt die ODM/OEM-Anpassung für verschiedene Gewindestandards.

2. Versiegelungsbehandlung

Verwenden Sie PTFE-Band oder Gewindedichtmittel an den Außengewinden, um eine leckagefreie Abdichtung zu gewährleisten. Präzisionsgefertigte Gewinde bieten bei ordnungsgemäßer Montage eine hervorragende Dichtleistung.

3. Drehmomentkontrolle

Verwenden Sie geeignete Werkzeuge, um ein zu starkes Anziehen zu vermeiden, das zur Beschädigung des Gewindes oder zur Verformung der Anschlüsse führen kann. Für Hochdrucksysteme wird ein Drehmomentschlüssel empfohlen.

4. Rohrausrichtung und -unterstützung

Achten Sie auf eine ordnungsgemäße Ausrichtung und Unterstützung, um eine Belastung des Steckverbinders durch Vibrationen oder Biegekräfte zu vermeiden.

5. Regelmäßige Inspektion

In Umgebungen mit starken Vibrationen oder Temperaturschwankungen wird eine regelmäßige Inspektion empfohlen, um eine langfristige Zuverlässigkeit sicherzustellen.
