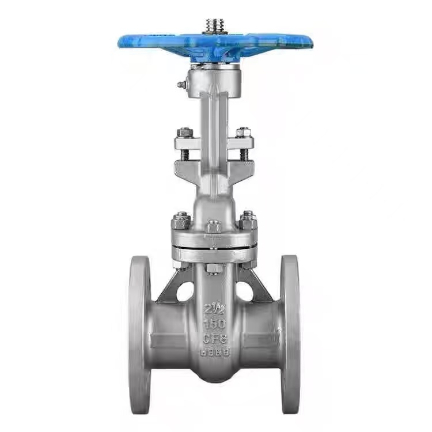

Amerikanischer Standard-Absperrschieber mit steigendem Schaft und Flansch

Funktionsprinzip des ASME-Absperrschiebers mit steigendem Schaft und Flansch

Wenn der Bediener das Handrad dreht, treibt das Handrad den Ventilschaft in Drehung. Das Trapezgewinde am oberen Ende des Ventilschafts greift in die Ventilschaftmutter ein und wandelt die Drehbewegung in eine axiale Linearbewegung um. Da der Ventilschaft und der Schieber miteinander verbunden sind, treibt der Ventilschaft den Schieber gemeinsam zum Heben oder Senken an.

Um das Ventil zu öffnen, drehen Sie das Handrad gegen den Uhrzeigersinn. Der Ventilschaft bewegt den Schieber in einer linearen Bewegung nach oben, wodurch sich der Schieber vom Ventilsitz löst. Wenn der Schieber auf eine Höhe angehoben wird, die dem Doppelten des Nenndurchmessers des Ventils entspricht, ist der Flüssigkeitsdurchgang völlig frei und das Ventil befindet sich in der vollständig geöffneten Position. Während des Betriebs wird das Handrad normalerweise in die Position gedreht, in der es nicht weiter gedreht werden kann, und dann um eine halbe bis eine Umdrehung zurückgedreht, um die vollständig geöffnete Position zu erreichen, wodurch verhindert wird, dass der Ventilschaft aufgrund von Temperaturänderungen blockiert.

Um das Ventil zu schließen, drehen Sie das Handrad im Uhrzeigersinn. Der Ventilschaft bewegt den Schieber in einer linearen Bewegung nach unten, wodurch der Schieber gegen den Ventilsitz drückt. Das vom Handrad ausgeübte Drehmoment erzeugt eine erzwungene Dichtkraft, und der Druck des Mediums in der Rohrleitung drückt auch den Schieber gegen den anderen Ventilsitz, wodurch ein selbstdichtender Effekt entsteht. Diese Doppelwirkung sorgt dafür, dass im geschlossenen Zustand keine Leckage auftritt.

Das Hauptmerkmal eines Schieberventils mit steigendem Schaft besteht darin, dass sich der Ventilschaft synchron mit dem Schieber hebt und senkt. Bediener können den geöffneten/geschlossenen Zustand des Ventils visuell bestimmen, indem sie die Länge des Ventilschafts beobachten, der über den Ventildeckel hinausragt – je länger der Schaft herausragt, desto weiter ist das Ventil geöffnet; Wenn der Schaft vollständig eingefahren ist, ist das Ventil geschlossen.

Es ist besonders wichtig zu beachten, dass ASME-Absperrschieber (American Standard) mit steigendem Spindelflansch nur in vollständig geöffneter oder vollständig geschlossener Position verwendet werden können und nicht als Steuerventile verwendet werden können. Wenn es über einen längeren Zeitraum in einer teilweise geöffneten Position belassen wird, erodiert das mit hoher Geschwindigkeit fließende Medium die Dichtflächen, was zu Verschleiß an Schieber und Sitz führt und letztendlich zu Undichtigkeiten am Ventil führt. Darüber hinaus kann das Medium von beiden Seiten des Absperrschiebers in beide Richtungen einströmen, sodass bei der Installation keine Berücksichtigung der Strömungsrichtung mehr erforderlich ist und die Standortplanung erleichtert wird.

Produktparameter

Hohe Temperatur- und Hochdruckbeständigkeit

Shenchi ASME Standard-Absperrschieber mit steigendem Schaft und Flansch zeichnen sich durch zwei wesentliche Leistungsvorteile aus: hohe Temperaturbeständigkeit und hohe Druckbeständigkeit. WCB-Material hält Temperaturen von bis zu 425 °C stand, während Edelstahl für einen größeren Temperaturbereich geeignet ist. Druckklasse 150, der Betriebsdruck erreicht bei Raumtemperatur 1,9 MPa und übertrifft damit den PN16-Standard. Dichtungen sind in hochtemperaturbeständigem PPL oder wasserbeständigem EPDM erhältlich. Shenchi wird in China hergestellt und führt eine umfassende Qualitätskontrolle vom Rohmaterial bis zum fertigen Produkt durch, um einen langfristig stabilen Betrieb unter Hochtemperatur- und Hochdruckbedingungen sicherzustellen.

Zuverlässige Hochdruckleistung, die die Standards der Klasse 150 übertrifft

Der ASME B16.10 Standard-Absperrschieber mit steigendem Spindelflansch von Shenchi zeichnet sich durch eine zuverlässige Hochdruckbeständigkeit aus. Die Flanschverbindung entspricht den ASME B16.10-Standards mit gleichmäßig angezogenen Schrauben und gleichmäßiger Druckverteilung auf die Dichtungen. Die Einstufung der Klasse 150 bietet einen Arbeitsdruck von 1,9 MPa bei Raumtemperatur mit einem großen gemessenen Druckspielraum. Die Wandstärke des Ventilkörpers entspricht den ASME-Standards und übertrifft die nationalen Standards für mehr Sicherheit. Shenchi bietet vergünstigte Absperrschieber mit steigendem Spindelflansch nach ASME-Standard an; Großeinkäufe berechtigen zu Rabatten und gewährleisten einen langfristig stabilen Betrieb unter Hochdruckbedingungen.

Direkte Beschaffung ab Werk und OEM-Anpassungsunterstützung

Shenchi bietet als Lieferant von Absperrschiebern mit steigendem Schaftflansch nach ASME (American Standard) Musterherstellungsdienste an. Wir bieten vergünstigte ASME-Absperrschieber mit steigendem Spindelflansch zu transparenten Fabrikpreisen an, wodurch Aufschläge für Zwischenhändler entfallen. Wir unterstützen ODM- und OEM-Anpassungen. Materialien, Durchmesser, Flanschstandards und Betriebsmethoden können an Ihre Bedürfnisse angepasst werden. Unsere ASME-Absperrschieber mit steigendem Spindelflansch sind leicht zu warten, haben einen einfachen Aufbau und niedrige Wartungskosten. Die in China hergestellten Shenchi ASME-Absperrschieber mit steigendem Spindelflansch zeichnen sich durch zuverlässige Qualität und stabile Lieferzeiten aus. Kunden aus aller Welt können sich gerne an Shenchi wenden, um detaillierte technische Parameter und die neuesten Vorzugsangebote zu erhalten.
