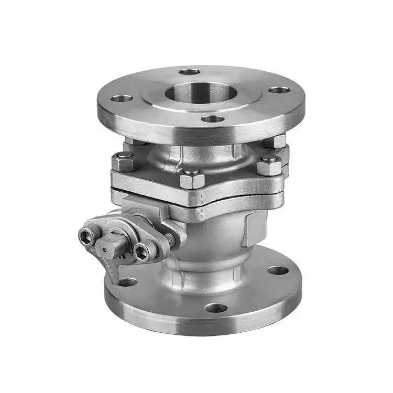

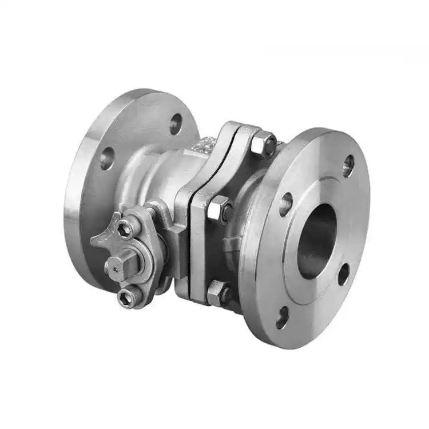

Amerikanischer Standard-Flanschkugelhahn

Funktionsprinzip

Der Medienfluss wird durch Drehen der Kugel um 90° gesteuert.

In der Mitte der Kugel befindet sich ein Durchgangsloch mit dem gleichen Durchmesser wie das Rohr. Wenn der Griff oder Aktuator die Kugel um 90° dreht, bis das Durchgangsloch mit der Rohrachse übereinstimmt, strömt das Medium frei und ohne Behinderung, das Ventil ist vollständig geöffnet und der Strömungswiderstand ist nahezu Null. Wenn sich die Kugel um weitere 90° dreht, bis das Durchgangsloch senkrecht zum Rohr steht, blockiert die massive Kugeloberfläche den Durchgang vollständig, das Ventil schließt und eine zuverlässige Absperrung wird erreicht.

Das Flanschkugelventil nach amerikanischem Standard verfügt über ein bidirektionales Dichtungsdesign, das den Medieneintritt aus jeder Richtung ohne Einschränkungen der Durchflussrichtung ermöglicht. Weiche Dichtungen (PTFE/PPL) erreichen keine Leckage, während harte Dichtungen für hohe Temperaturen und hohen Druck geeignet sind. Der Ventilschaft verfügt über eine Anti-Blowout-Struktur, um Sicherheit und Zuverlässigkeit unter hohem Druck zu gewährleisten. Shenchi ASME-Standardflanschkugelhähne werden streng nach den API 608-Standards hergestellt und bieten einen schnellen Betrieb und eine dichte Abdichtung, was sie zu idealen Absperrventilen für ASME-Standardrohrleitungen in der Öl-, Chemie- und Erdgasindustrie macht.

Produktparameter

Produktname: Amerikanischer Standard-Flanschkugelhahn	Spezifikationen: (1/8"-4") DN6-DN100
Nenndruck: PN16	Gehäusematerial: WCB, SUS304 (CF8), SUS316L (CF3M) Gehäusematerial: WCB, SUS304 (CF8), SUS316L (CF3M)
Standards: ANSI, BS, DIN, ISO, JIS	Anwendbare Temperatur: -20℃ ~ +150℃ (normal), bis zu +350℃ (hohe Temperatur), bis zu -196℃ (niedrige Temperatur)
Internes Metallmaterial: WCB, SUS304 (CF8), SUS316L (CF3M)	Mittlere Temperatur: Hohe Temperatur, niedrige Temperatur, mittlere Temperatur, normale Temperatur
Betriebsmethode: Manuell	Dichtungen: EPDM, PPL
Verbindungsmethode: Flanschverbindung	Anwendungen: Wasser, Luft, Gas, Öl, Flüssigkeiten usw.
Herkunft: China. Herkunft: China. Herkunft: China. Herkunft: China	Muster: Muster verfügbar

Kernstruktur und Design-Highlights

Die hochwertigen Flanschkugelhähne nach amerikanischem Standard von Shenchi verfügen über eine Kernstruktur, die aus Ventilkörper, Kugel, Schaft und Sitzdichtungen besteht. Die Kugel kann entweder als schwimmende Kugel (DN50 und darunter) oder als feste Kugel (DN50 und höher) ausgeführt sein. Das Durchgangsloch der Kugel entspricht dem Innendurchmesser des Rohrs, was bei vollständiger Öffnung zu einem Strömungswiderstand von nahezu Null führt. Eine Anti-Blowout-Struktur des Schafts verhindert, dass der Schaft unter hohem Druck herausfliegt. Eine Antistatikvorrichtung gewährleistet die Leitfähigkeit zwischen Kugel und Schaft und verhindert so den Aufbau statischer Elektrizität. Für ASME-Flanschkugelhähne mit verfügbaren Angeboten stellt Shenchi detaillierte technische Parametertabellen zur Verfügung, um Kunden eine genaue Modellauswahl und Budgetberechnung zu erleichtern.
