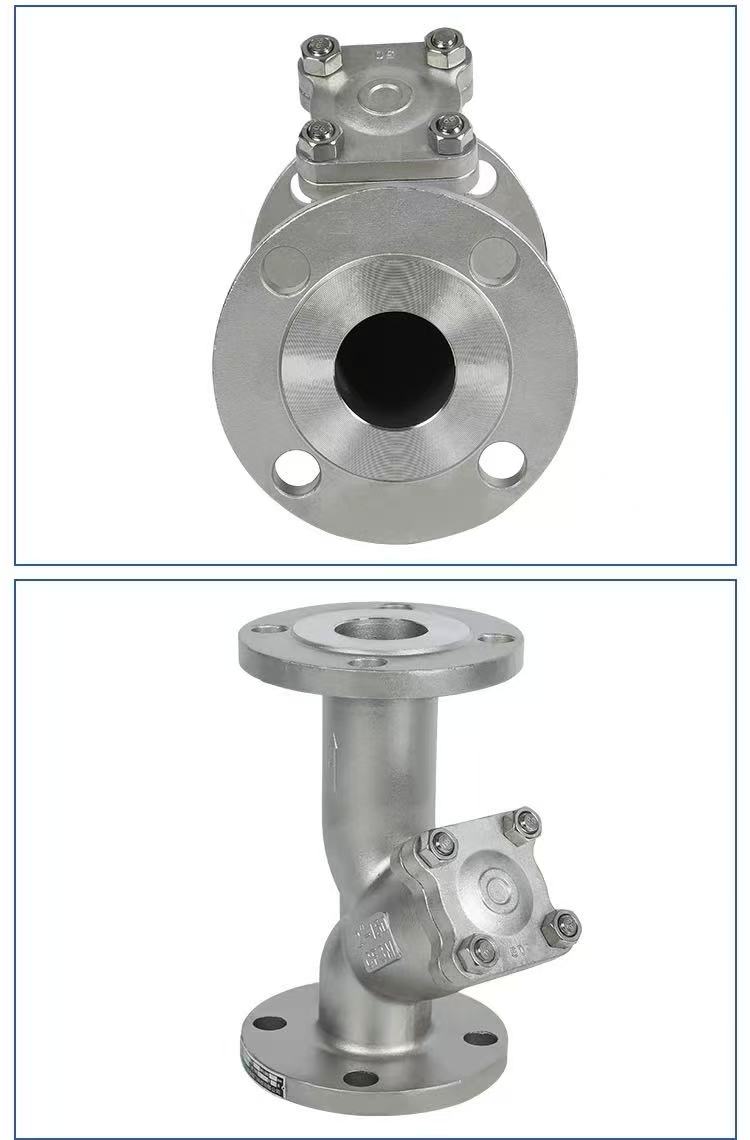

Amerikanischer Standard-Flansch-Y-Filter

Funktionsprinzip

Der integrierte Y-Typ-Filter mit Flansch nach amerikanischem Standard der Fabrik Shenchi arbeitet nach dem Prinzip der Filtersiebabfangung. Das Medium tritt vom Einlassende in das Gehäuse ein und strömt durch das Filtersieb im Inneren der Y-förmigen Struktur. Feste Verunreinigungen werden im Inneren des Filtersiebs blockiert, während sauberes Medium durch das Auslassende strömt und austritt. Die Gesamtfläche des Filtersiebs beträgt das 3- bis 4-fache der Querschnittsfläche des Rohrs, was zu einem geringen Widerstand und einem schnellen Durchfluss führt. Schrauben Sie zum Entleeren den unteren Stopfen ab oder entfernen Sie die Flanschabdeckung, nehmen Sie das Filtersieb heraus, reinigen Sie es und setzen Sie es dann wieder ein. Der Hauptkörper besteht aus den Materialien WCB, SUS304 (CF8) oder SUS316L (CF3M) in einem integrierten Gussverfahren, was zu einem nahtlosen Gehäuse und zuverlässiger Druckbeständigkeit führt. Shenchi-Produkte eignen sich für die Verunreinigungsfiltration in Rohrleitungen, die in der Erdöl-, Chemie- und Wasseraufbereitungsindustrie eingesetzt werden.

Produktparameter

Produktname: Y-Typ-Filter mit amerikanischem Standardflansch	Spezifikationen: (1/8"-4") DN6-DN100Spezifikationen: (1/8"-4") DN6-DN100
Nenndruck: PN16	Gehäusematerial: WCB, SUS304 (CF8), SUS316L (CF3M)
Standards: ANSI, BS, DIN, ISO, JIS	Anwendbare Temperatur: -20℃ ~ +150℃ (normal), bis zu +350℃ (Hochtemperaturtyp), bis zu -196℃ (Niedrigtemperaturtyp)
Internes Metallmaterial: WCB, SUS304 (CF8), SUS316L (CF3M)	Mittlere Temperatur: Hohe Temperatur, niedrige Temperatur, mittlere Temperatur, normale Temperatur
Betriebsmethode: Manuell	Dichtungen: EPDM, PPL
Verbindungsmethode: Flanschverbindung	Anwendungen: Wasser, Luft, Gas, Öl, Flüssigkeiten usw.
Herkunft: China	Muster: Muster verfügbar

Wichtige Punkte für die Installation

Richtungsbestätigung, Flanschausrichtung und -festziehen sowie Rohrleitungsunterstützung und -schutz.

Achten Sie bei der Installation von Shenchi American Standard Flange Y-Filtern auf drei wichtige Punkte: Überprüfen Sie zunächst die Durchflussrichtung. Der Pfeil auf dem Ventilkörper sollte auf die Durchflussrichtung des Mediums ausgerichtet sein und das Filtersieb sollte nach unten zeigend installiert werden, um das Absetzen von Verunreinigungen zu erleichtern. Zweitens stellen Sie sicher, dass die Flansche ausgerichtet und festgezogen sind. Die Flanschflächen sollten parallel und konzentrisch sein, die Dichtung sollte zentriert sein und die Schrauben sollten schrittweise diagonal angezogen werden, um eine Verformung des Gehäuses zu vermeiden. Drittens sorgen Sie für Pipeline-Unterstützung und Vorfilterschutz. Der Filter darf das Gewicht der Rohrleitung nicht tragen; Die Rohrleitung muss vor der Installation gespült werden, um große Partikel zu entfernen. Shenchi bietet detaillierte Installationsanweisungen, unterstützt die ODM/OEM-Anpassung und die Filtermaschengröße kann nach Bedarf angepasst werden, um einen langfristig stabilen Betrieb des Filters zu gewährleisten.

Effektiv gefilterte Substanzen

Shenchi ASME-Standardflansch-Y-Filter filtern hauptsächlich feste Schwebstoffe in Rohrleitungsmedien. Dazu gehören: Schweißschlacke, Eisenspäne und Rostrückstände vom Rohrleitungsschweißen; Sand, Erde, Hanffasern und Dichtungsreste, die vom Bau übrig geblieben sind; Partikel, Kristalle und Sedimente, die von den Medien selbst getragen werden; Rostablagerungen und Ablagerungen von der alternden und abblätternden Innenwand der Rohrleitung; und Metallspäne und andere Verunreinigungen im Schmieröl. Die Filtrationsgenauigkeit ist je nach erforderlicher Reinheit des Mediums zwischen 50 und 300 Mesh wählbar. Die in China hergestellten ASME-Standardflansch-Y-Filter bestehen aus den Materialien WCB, SUS304 und SUS316L und bieten Korrosionsbeständigkeit und Anpassungsfähigkeit an verschiedene Medien.

Stoffe, die nicht zur Filtration geeignet sind

Shenchi ASME B-Flansch-Y-Filter sind nicht zum Filtern der folgenden Substanzen geeignet: Im Medium gelöste Chemikalien (z. B. Salze in Salzlake, Säuren und Laugen in Lösungen); Öl-Wasser-Emulsionen; viskose Pasten oder Kolloide; faserige, weiche Verunreinigungen (die in das Filtersieb eindringen oder es umwickeln können); und gasförmige Verunreinigungen in gasförmigen Medien. Für diese Medien müssen andere Filtertypen ausgewählt werden. Beim Verkauf von Y-Typ-Filtern mit ASME B-Flansch bestätigt Shenchi die Medieneigenschaften mit dem Kunden, um eine falsche Auswahl zu vermeiden. ASME-B-Flansch-Y-Filter mit Preislisten enthalten detaillierte Auswahlrichtlinien.
